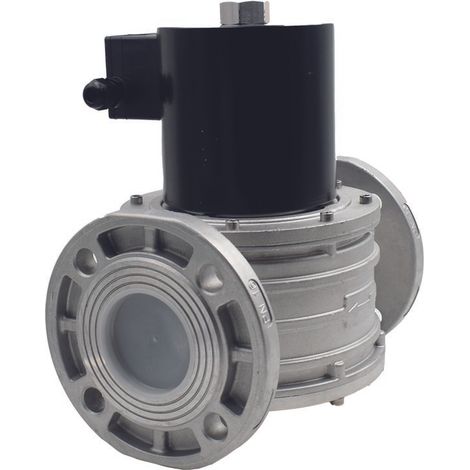

Électrovanne pour gaz, normalement fermée, réarmement automatique, 1 bar, DN65, 230 V, EV-1

L'électrovanne à gaz normalement fermée EV-1 est un dispositif de sécurité et de contrôle à réarmement automatique destiné aux installations au méthane et au GPL jusqu'à 1 bar, qui s'ouvre par alimentation électrique de la bobine et se ferme automatiquement en l'absence de tension.

Caractéristiques techniques :

• Modèle : EV-1
• Norme : EN161
• Utilisation : Gaz naturel - GPL
• Classe - Groupe : A - 2
• Corps : aluminium
• Alimentation : 230 V CA
• Pression de service : 1 bar
• Température de service : -20 °C à +60 °C
• Indice de protection : IP65
• Temps de fermeture/ouverture : < 1 s
• Raccords d'entrée/sortie : DN65 - PN16
• Entraxe : 290 mm
• Réarmement : automatique

Fonctionnement :

L'électrovanne EV-1 est de type normalement fermée à réarmement automatique : la vanne s'ouvre lorsque la bobine est alimentée en courant alternatif 230 V et se referme en moins d'une seconde dès que la tension d'alimentation est coupée, sans qu'une intervention manuelle soit nécessaire pour la réarmement. Cette caractéristique la rend idéale pour les systèmes de contrôle automatique nécessitant une coupure rapide du débit de gaz.

Versions et options sur demande :

• Ouverture lente réglable
• Réglage de la réponse rapide
• Régulateur de débit
• Versions pour pressions de service de 3 bars et 6 bars
• Diamètres supérieurs : DN125, DN150, DN200, DN250, DN300

Avantages :

• Pression de service jusqu’à 1 bar
• Réarmement automatique sans intervention manuelle
• Temps de réponse rapide (< 1 seconde)
• Corps en aluminium robuste et léger
• Indice de protection IP65 pour les environnements poussiéreux et humides
• Conforme à la norme EN161, classe A, groupe 2
• Compatible avec le méthane et le GPL
• Raccords à bride DN65 PN16
• Large plage de température : -20 °C à +60 °C
• Personnalisable avec des options sur demande

Applications :

Installations thermiques civiles et industrielles au méthane ou au GPL. Systèmes d'automatisation et de contrôle des processus utilisant des gaz combustibles. Centrales thermiques, chaudières industrielles, brûleurs. Installations nécessitant l'interception automatique du débit de gaz en fonction de signaux de commande électriques, telles que les systèmes de sécurité, la régulation automatique et les interverrouillages avec d'autres dispositifs de l'installation.

Installation :

Installer l'électrovanne en respectant le sens de débit indiqué sur le corps, avec des raccords à bride DN65 PN16 selon un entraxe de 290 mm. Raccorder l'alimentation électrique 230 Vca à la bobine en respectant le schéma électrique. Vérifier l'étanchéité de tous les raccords après l'installation. Tester le bon fonctionnement de l'ouverture (sous tension) et de la fermeture automatique (hors tension) avant la mise en service définitive.

Entretien :

Vérifier périodiquement le bon fonctionnement de l'ouverture et de la fermeture de la vanne. Vérifier l'intégrité des raccordements électriques à la bobine. Inspecter les joints d'étanchéité au niveau des raccords à bride. Vérifier l'absence d'oxydation sur le corps en aluminium. En cas d'anomalies ou de temps de réponse supérieurs à 1 seconde, contacter du personnel qualifié pour le remplacement.

Sécurité :

• Installation par du personnel qualifié conformément à la réglementation en vigueur
• Respecter la pression de service maximale de 1 bar
• Respecter la plage de température de fonctionnement de -20 °C à +60 °C
• Vérifier la compatibilité avec le type de gaz de l'installation
• Ne pas altérer les composants internes de la vanne
• Effectuer un test d'étanchéité après chaque installation

Remarques :

Électrovanne à gaz EV-1 normalement fermée à réarmement automatique, conforme à la norme EN161 classe A groupe 2. Corps en aluminium, indice de protection IP65. DN65 PN16, entraxe 290 mm. Alimentation 230 Vca. Pression de service 1 bar. Temps de réponse < 1 seconde. Options sur demande : ouverture lente réglable, déclenchement rapide, régulateur de débit, versions 3 et 6 bars, DN supérieurs. Installation par du personnel qualifié.
