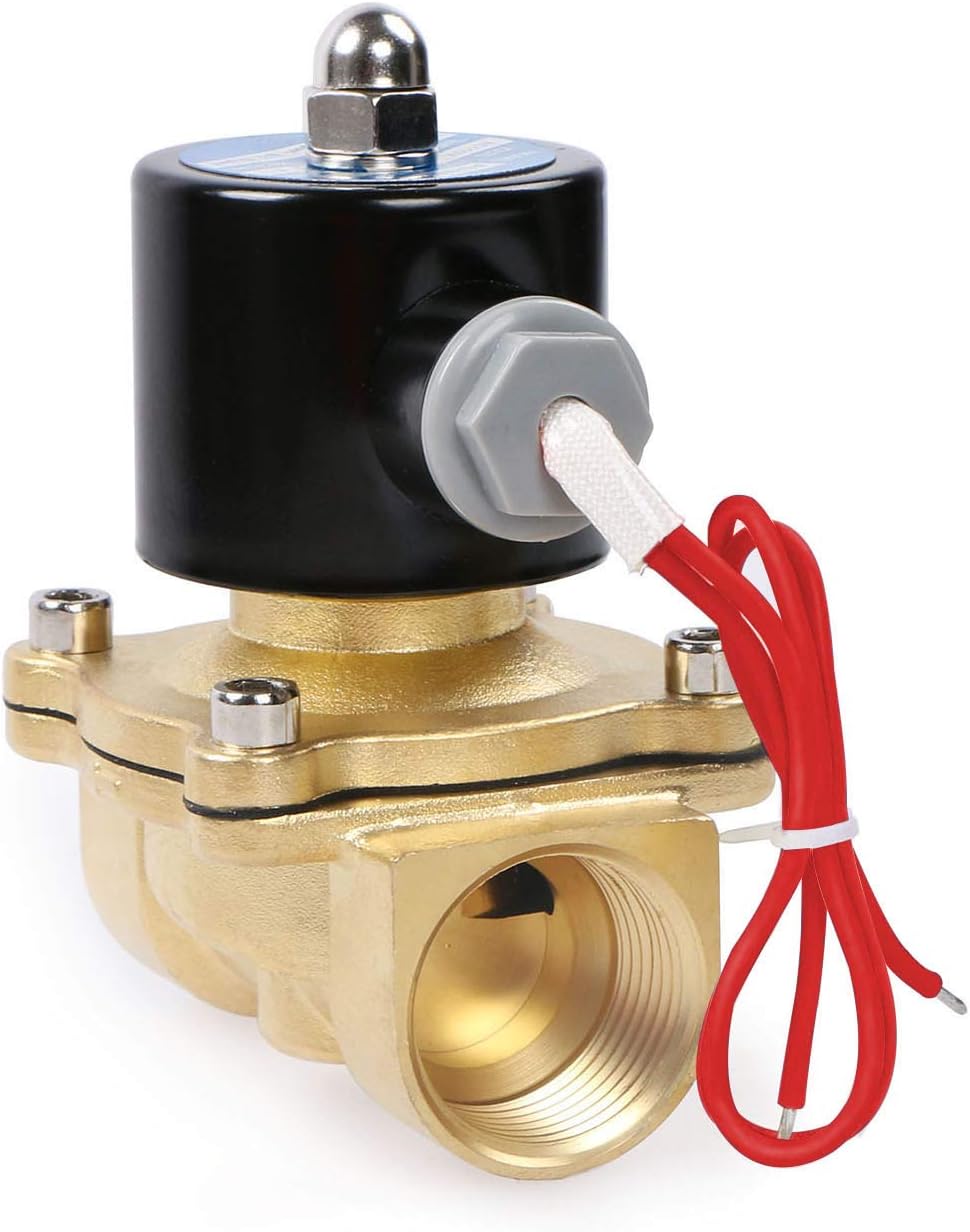

Électrovanne Électrique 220 V, 1" G, Laiton, Normalement Fermée NC, pour Air, Eau et Huile

L'électrovanne USS2-00033 est une électrovanne à commande directe, avec une entrée de fil interne à joint G 1" et Viton (résistant à la chaleur et à l'huile). Convient pour l'eau chaude ou froide, les huiles, très faible liquides visqueux (<20 cst), l'essence, le kérosène ou le carburant diesel, etc. Les électrovannes ont un indice de protection IP65, ce qui signifie qu'elles peuvent résister aux projections d'eau. Cependant, en cas d'installation permanente à l'extérieur, il est recommandé de placer les vannes dans un boîtier de protection. Ne convient pas pour une utilisation sous-marine Aucune pression de pression ou différentielle minimale requise.

Les clients ont choisi cette vanne tout-usage pour les conteneurs de gaz supplémentaire, les systèmes de gicleurs et bien plus encore.



Taille du filetage: G 1" femelle intérieur

Orifice: 25 mm

Débit: 12 gallon par minute (GPM) de l'eau à 60 ℉ avec une chute de pression de 1 psi (12 CV).

Pression de fonctionnement: 0 - 7 bar(0 - 101 psi) (Pour Eau, Air, Gaz); 0-5 bar(0 - 72 psi) (pour Huile)

Avertissement: teneur en plomb ~ 2,82%. Il ne peut pas être appliqué à l'eau potable.

Matériau du corps: Laiton

Type: Normalement fermé "NC", vanne de levage semi-directe

Tension nominale: 220 V AC , ± 10%

le courant: 0.112 A

Puissance nominale: 24.6 VA

Materiau du joint d'huile: Viton

Température de fonctionnement: -10℃ to +120℃

• Classe de protection: IP65

Notez la flèche sur votre valve. La plupart des U.S. Solid électrovannessont unidirectionnelles. Cela signifie qu'ils ne sont conçus que pour s'écouler dans un sens (dans le sens de la flèche).

Voir FIGURE 1 pour l'emplacement de la flèche. Si elle est connectée dans le sens opposé, la vanne ne fonctionnera pas correctement (ne se fermera pas pour les vannes normalement fermées).

De plus, assurez-vous que le support est filtré. Dans le cas contraire, des particules adhéreront au joint avec le temps et la valve pourrait ne pas se fermer correctement.

Pour les vannes à 2 fils, la vanne va actionner, quelle que soit la borne à laquelle chaque fil est connecté (+ ou -).

Les vannes U.S. Solid suivent le British Standard Pipe Thread(BSPT).

Nous recommandons d’utiliser du ruban téflon pour assurer l’étanchéité du filetage, comme le montre la FIGURE 2.

Il convient aux liquides, aux gaz et même au vide poussé.

Toutes les électrovannes nécessitent une certaine pression pour être actionnées. Cela est particulièrement vrai des vannes pilotes ou indirectes.

Non conçu pour un fonctionnement continu (pas un cycle de travail de 100%). Dans des conditions de fonctionnement normales, l'électrovanne sera CHAUD lorsqu'elle sera sous tension. La bobine atteindra une température maximale d'environ 80 ℃. Il est entièrement conforme à la norme nationale: JB / T7352-2010. Si elle est alimentée en continu pendant plus de 8 heures, la bobine peut brûler.

FLOW DIRECTION

POLARITY

THREADING

PRESSURE

AVERTISSEMENT DE SURCHAUFFE
