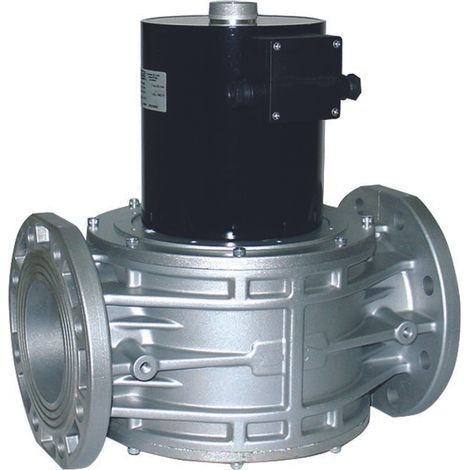

Électrovanne pour gaz, normalement fermée, réarmement automatique, 360 mbar, DN100, 230 V, EVP/NC

L'électrovanne à gaz normalement fermée EVP/NC est un dispositif de sécurité et de contrôle à réarmement automatique destiné aux installations au méthane et au GPL, qui s'ouvre lorsque la bobine est alimentée en courant et se ferme automatiquement en l'absence de tension.

Caractéristiques techniques :

• Modèle : EVP/NC
• Norme : EN161
• Utilisation : Gaz naturel - GPL
• Classe - Groupe : A - 2
• Corps : aluminium
• Alimentation : 230 V CA
• Pression de service : 0,36 bar (360 mbar)
• Température de service : -20 °C à +60 °C
• Indice de protection : IP65
• Temps de fermeture/ouverture : < 1 s
• Raccords d'entrée/sortie : DN100 - PN16
• Entraxe : 350 mm
• Réarmement : automatique

Fonctionnement :

L'électrovanne EVP/NC est de type normalement fermée à réarmement automatique : la vanne s'ouvre lorsque la bobine est alimentée en courant alternatif 230 V et se referme instantanément (en moins d'une seconde) dès que la tension d'alimentation est coupée, sans qu'aucune intervention manuelle ne soit nécessaire pour la réarmement. Cette caractéristique la rend idéale pour les systèmes de contrôle automatique où une coupure rapide et automatique du débit de gaz est requise.

Avantages :

• Réarmement automatique sans intervention manuelle
• Temps de réponse ultra-rapide (< 1 seconde)
• Corps en aluminium robuste et léger
• Indice de protection IP65 pour les environnements poussiéreux et humides
• Conforme à la norme EN161, classe A, groupe 2
• Compatible avec le méthane et le GPL
• Raccords à bride DN100 PN16 pour installations industrielles à grand débit
• Large plage de température : -20 °C à +60 °C

Applications :

Installations thermiques civiles et industrielles au méthane ou au GPL à débits élevés. Systèmes d’automatisation et de contrôle des processus utilisant des gaz combustibles. Centrales thermiques, chaudières industrielles de grande puissance, brûleurs de grande capacité. Installations nécessitant une coupure automatique rapide du flux de gaz en fonction de signaux de commande électriques, tels que les systèmes de sécurité, la régulation automatique, les interverrouillages avec d’autres dispositifs de l’installation.

Installation :

Installer l’électrovanne en respectant le sens d’écoulement indiqué sur le corps, avec des raccords à bride DN100 PN16 selon un entraxe de 350 mm. Raccorder l’alimentation électrique 230 Vca à la bobine en respectant le schéma électrique. Vérifier l'étanchéité de tous les raccords après l'installation. Tester le bon fonctionnement de l'ouverture (sous tension) et de la fermeture automatique (hors tension) avant la mise en service définitive.

Entretien :

Vérifier périodiquement le bon fonctionnement de l'ouverture et de la fermeture de la vanne. Vérifier l'intégrité des raccordements électriques à la bobine. Inspecter les joints d'étanchéité au niveau des raccords à bride. Vérifier l'absence d'oxydation sur le corps en aluminium. En cas d'anomalies de fonctionnement ou de temps de réponse supérieurs à 1 seconde, contacter du personnel qualifié pour le remplacement.

Sécurité :

• Installation par du personnel qualifié conformément à la réglementation en vigueur
• Respecter la pression de service maximale de 360 mbar
• Respecter la plage de température de service comprise entre -20 °C et +60 °C
• Vérifier la compatibilité avec le type de gaz de l'installation
• Ne pas altérer les composants internes de la vanne
• Effectuer un test d’étanchéité après chaque installation

Remarques :

Électrovanne de gaz EVP/NC normalement fermée à réarmement automatique, conforme à la norme EN161 classe A groupe 2. Corps en aluminium, indice de protection IP65. DN100 PN16, entraxe 350 mm. Alimentation 230 V CA. Temps de réponse < 1 seconde. Installation par du personnel qualifié.
