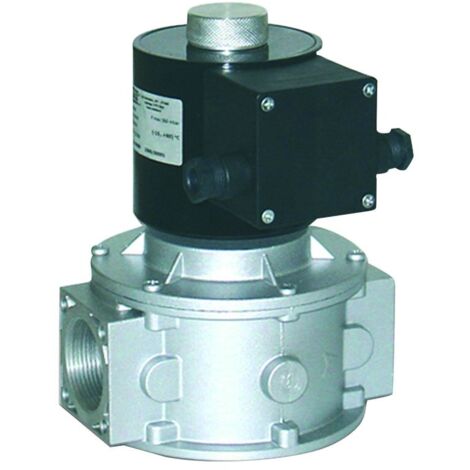

Électrovanne pour gaz, normalement fermée, réarmement automatique, 360 mbar, DN150, sans bobine, EVP/NC

L'électrovanne à gaz normalement fermée EVP/NC sans bobine est un dispositif de sécurité et de contrôle à réarmement automatique destiné aux installations au méthane et au GPL. Elle est fournie sans bobine afin de permettre son association avec des bobines de rechange ou le remplacement de composants existants.

Caractéristiques techniques :

• Modèle : EVP/NC (sans bobine)
• Norme : EN161
• Utilisation : Gaz naturel - GPL
• Classe - Groupe : A - 2
• Corps : aluminium
• Alimentation : 230 Vca
• Pression de service : 0,36 bar (360 mbar)
• Température de service : -20 °C à +60 °C
• Indice de protection : IP65
• Temps de fermeture/ouverture : < 1 s
• Raccords d'entrée/sortie : DN150 - PN16
• Entraxe : 480 mm
• Réarmement : automatique

Version sans bobine :

Cette électrovanne est fournie sans bobine électrique, composant à acheter séparément ou à réutiliser à partir d’une installation existante. Cette configuration est idéale pour les opérations de remplacement du corps de vanne uniquement, en conservant la bobine déjà installée, ou pour ceux qui ont besoin d’associer une bobine spécifique dont ils disposent déjà.

Fonctionnement :

L'électrovanne EVP/NC est de type normalement fermée à réarmement automatique : une fois associée à la bobine 230 Vca, la vanne s'ouvre lorsqu'elle est alimentée en courant et se referme instantanément (en moins d'une seconde) dès que la tension d'alimentation est coupée, sans qu'aucune intervention manuelle ne soit nécessaire pour la réarmement.

Avantages :

• Permet de remplacer uniquement le corps de vanne
• Compatible avec les bobines 230 Vca existantes ou de rechange
• Réarmement automatique sans intervention manuelle
• Temps de réponse ultra-rapide (< 1 seconde)
• Corps en aluminium robuste et léger
• Indice de protection IP65 pour les environnements poussiéreux et humides
• Conforme à la norme EN161, classe A, groupe 2
• Raccords à bride DN150 PN16 pour les grandes installations

Applications :

Remplacement du corps de vanne dans des installations existantes dont la bobine est encore en état de marche. Installations thermiques civiles et industrielles au méthane ou au GPL avec des débits très élevés. Systèmes d’automatisation et de contrôle des processus utilisant des gaz combustibles. Grandes centrales thermiques, installations industrielles de production, brûleurs de grande capacité. Maintenance et pièces de rechange sur des installations équipées de bobines EVP déjà installées.

Installation :

Vérifier la compatibilité de la bobine 230 Vca à associer au corps de vanne. Installer l'électrovanne en respectant le sens d'écoulement indiqué sur le corps, avec des raccords à brides DN150 PN16 selon un entraxe de 480 mm. Monter la bobine sur le corps de vanne en suivant les instructions du fabricant. Raccorder l'alimentation électrique 230 Vca à la bobine en respectant le schéma électrique. Vérifier l'étanchéité de tous les raccords après l'installation. Tester le bon fonctionnement de l'ouverture et de la fermeture automatiques avant la mise en service définitive.

Entretien :

Vérifier périodiquement le bon fonctionnement de l’ouverture et de la fermeture de la vanne. Vérifier l'intégrité des raccordements électriques de la bobine. Inspecter les joints d'étanchéité au niveau des raccords à bride. Vérifier l'absence d'oxydation sur le corps en aluminium. En cas d'anomalies de fonctionnement ou de temps de réponse supérieurs à 1 seconde, contacter du personnel qualifié pour le remplacement.

Sécurité :

• Installation par du personnel qualifié conformément à la réglementation en vigueur
• Vérifier la compatibilité électrique de la bobine associée
• Respecter la pression de service maximale de 360 mbar
• Respecter la plage de température de fonctionnement de -20 °C à +60 °C
• Vérifier la compatibilité avec le type de gaz de l'installation
• Effectuer un test d'étanchéité après chaque installation

Remarques :

Électrovanne de gaz EVP/NC normalement fermée à réarmement automatique, fournie sans bobine. Conforme à la norme EN161 classe A groupe 2. Corps en aluminium, indice de protection IP65. DN150 PN16, entraxe 480 mm. Bobine 230 Vca à acheter séparément. Installation par du personnel qualifié.
