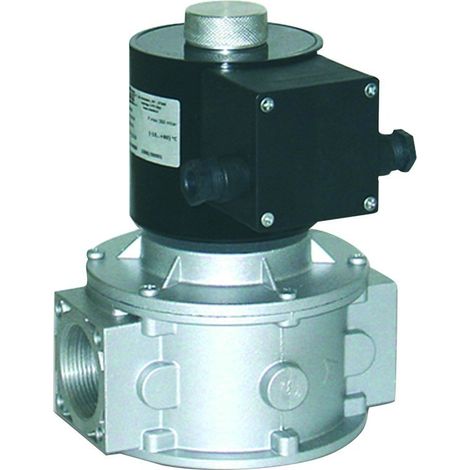

Électrovanne pour gaz, normalement fermée, réarmement automatique, 1 bar, DN65, sans bobine, EV-1

L'électrovanne à gaz normalement fermée EV-1 sans bobine est un dispositif de sécurité et de contrôle à réarmement automatique destiné aux installations au méthane et au GPL jusqu'à 1 bar, fournie sans bobine afin de permettre l'association avec des bobines de rechange ou le remplacement du seul corps de vanne.

Caractéristiques techniques :

• Modèle : EV-1 (sans bobine)
• Norme : EN161
• Utilisation : Gaz naturel - GPL
• Classe - Groupe : A - 2
• Corps : aluminium
• Alimentation : 230 V CA
• Pression de service : 1 bar
• Température de service : -20 °C à +60 °C
• Indice de protection : IP65
• Temps de fermeture/ouverture : < 1 s
• Raccords d'entrée/sortie : DN65 - PN16
• Entraxe : 290 mm
• Réarmement : automatique

Version sans bobine :

Cette électrovanne est fournie sans bobine électrique, composant à acheter séparément ou à réutiliser à partir d'une installation existante. Cette configuration est idéale pour le remplacement du corps de vanne uniquement, en conservant la bobine déjà installée, ou pour ceux qui ont besoin de l'associer à une bobine qu'ils possèdent déjà.

Fonctionnement :

L'électrovanne EV-1 est de type normalement fermée à réarmement automatique : une fois associée à la bobine 230 Vca, la vanne s'ouvre lorsqu'elle est alimentée en courant et se referme en moins d'une seconde dès que la tension d'alimentation est coupée, sans qu'aucune intervention manuelle ne soit nécessaire pour la réarmement.

Versions et options sur demande :

• Ouverture lente réglable
• Réglage de la réponse rapide
• Régulateur de débit
• Versions pour pressions de service de 3 bars et 6 bars
• Diamètres supérieurs : DN125, DN150, DN200, DN250, DN300

Avantages :

• Permet de remplacer uniquement le corps de vanne
• Compatible avec les bobines 230 V CA existantes ou de rechange
• Pression de service jusqu’à 1 bar
• Réarmement automatique sans intervention manuelle
• Temps de réponse rapide (< 1 seconde)
• Corps en aluminium robuste et léger
• Indice de protection IP65 pour les environnements poussiéreux et humides
• Conforme à la norme EN161, classe A, groupe 2
• Raccords à bride DN65 PN16
• Personnalisable avec des options sur demande

Applications :

Remplacement du corps de vanne dans des installations existantes dont la bobine est encore en état de marche. Installations thermiques civiles et industrielles au gaz naturel ou au GPL. Systèmes d'automatisation et de contrôle des processus utilisant des gaz combustibles. Centrales thermiques, chaudières industrielles, brûleurs. Maintenance et pièces de rechange pour les installations équipées de bobines déjà installées.

Installation :

Vérifier la compatibilité de la bobine 230 Vca à associer au corps de vanne. Installer l'électrovanne en respectant le sens d'écoulement indiqué sur le corps, avec des raccords à bride DN65 PN16 selon un entraxe de 290 mm. Monter la bobine sur le corps de vanne en suivant les instructions du fabricant. Raccorder l'alimentation électrique 230 Vca à la bobine en respectant le schéma électrique. Vérifier l'étanchéité de tous les raccords après l'installation. Tester le bon fonctionnement de l'ouverture et de la fermeture automatiques avant la mise en service définitive.

Entretien :

Vérifier périodiquement le bon fonctionnement de l'ouverture et de la fermeture de la vanne. Vérifier l'intégrité des raccordements électriques de la bobine. Inspecter les joints d'étanchéité au niveau des raccords à bride. Vérifier l'absence d'oxydation sur le corps en aluminium. En cas d'anomalies ou de temps de réponse supérieurs à 1 seconde, contacter du personnel qualifié pour le remplacement.

Sécurité :

• Installation par du personnel qualifié conformément à la réglementation en vigueur
• Vérifier la compatibilité électrique de la bobine associée
• Respecter la pression de service maximale de 1 bar
• Respecter la plage de température de fonctionnement de -20 °C à +60 °C
• Vérifier la compatibilité avec le type de gaz de l'installation
• Effectuer un test d'étanchéité après chaque installation

Remarques :

Électrovanne de gaz EV-1 normalement fermée à réarmement automatique, fournie sans bobine. Conforme à la norme EN161 classe A groupe 2. Corps en aluminium, indice de protection IP65. DN65 PN16, entraxe 290 mm. Pression de service 1 bar. Bobine 230 V CA à acheter séparément. Options sur demande : ouverture lente réglable, déclenchement rapide, régulateur de débit, versions 3 et 6 bars, DN supérieurs. Installation par du personnel qualifié.
