Description générale
Le radiateur de salle de bain Diamond de la série GR3 est un appareil de chauffage moderne, conçu pour les installations de chauffage central. Avec ses dimensions de 57 x 80 cm et ses 13 nervures, il offre une alimentation par le bas et est construit à partir de 2 collecteurs verticaux avec un profil triangulaire de 56,4 x 34,6 mm et des échelons de 30 x 10 mm. Ce radiateur allie fonctionnalité et style, apportant une touche élégante à toute salle de bain.

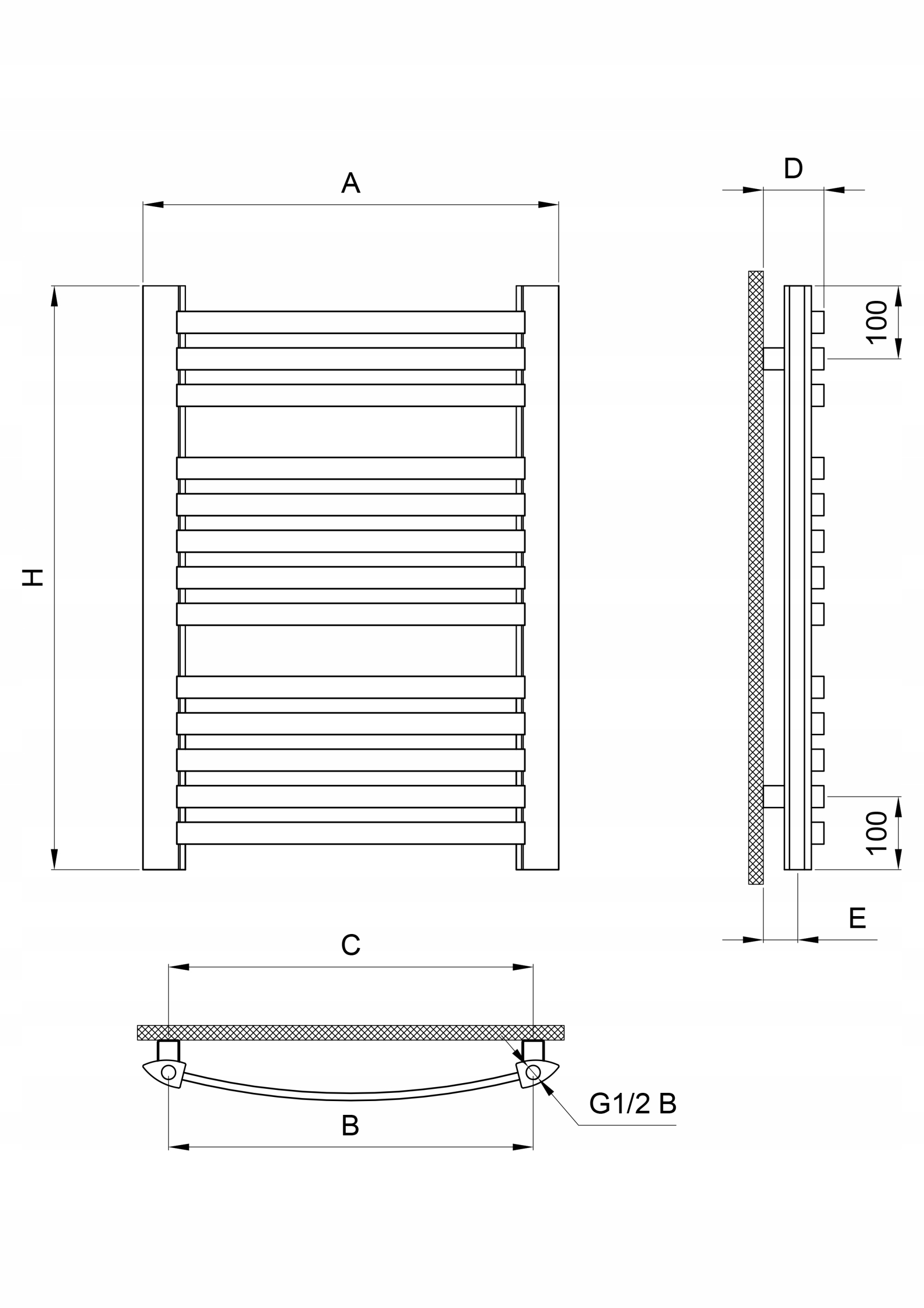

Spécifications techniques
- Nombre de nervures : 13
- Largeur du radiateur : 570 mm
- Hauteur du radiateur : 800 mm
- Profondeur du radiateur : 103 - 110 mm
- Espacement des raccords : 500 mm
- Profondeur de connexion : 58 - 65 mm
- Température de surface maximale : 120°C
- Pression de service maximale : 2 Mpa (20 bar)
- Capacité en eau : 3,11 l
Utilisation
Ce radiateur est conçu pour fournir une chaleur efficace tout en ajoutant une touche décorative à votre salle de bain. Il est fabriqué à partir de matériaux de haute qualité, garantissant durabilité et efficacité de chauffage pour un confort d'utilisation prolongé.
Installation
- Marquez les points appropriés sur le mur en fonction de l'espacement des supports de montage et percez les trous.
- Montez le support à l'aide de chevilles à expansion dans les trous.
- Installez l'évent et le bouchon dans la partie supérieure du radiateur. Pour un radiateur GR3V, installez également 2 bouchons dans la partie inférieure des profilés latéraux.
- Installez les vannes d'alimentation et d'arrêt sur le radiateur.
Autres informations
- Aucune fuite à une pression 1,3 fois supérieure à la pression maximale de service : 2 600 kPa
- Aucune corrosion des surfaces externes après 100 h d'essai en conditions humides
- Classification du produit en termes de réaction au feu : CLASSE A1
- Système d'évaluation de la conformité du produit de construction : 3
- Conforme aux normes : PN-EN 442-1:2015
- Certificat PZH
