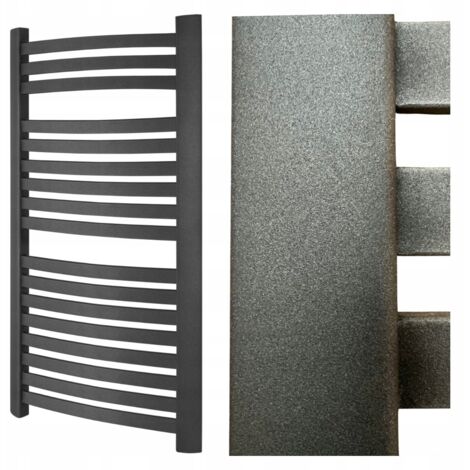

♨️ Radiateur de salle de bain Diamond anthracite 9 ailettes 570 x 550

Radiateur de salle de bain Diamond de la série GR3 conçu pour les installations de chauffage central dans les réseaux de chauffage résidentiels. Il est équipé d'une alimentation par le bas. Le radiateur est composé de 2 collecteurs (profilés verticaux) à profil triangulaire de dimensions : 56,4 x 34,6 mm et de 9 barrettes (nervures) de dimensions : 30 x 10 mm.

♨️ Fonctionnel et élégant

Les radiateurs de salle de bain TYP-GR3 sont des appareils de chauffage modernes qui allient fonctionnalité et style raffiné. Grâce à leurs lignes minimalistes et élégantes, ils constituent à la fois une source de chaleur pratique et un élément décoratif pour toute salle de bain. Fabriqués avec des matériaux de la plus haute qualité, ils garantissent durabilité et efficacité de chauffage, assurant un confort d'utilisation pendant de nombreuses années.

♨️ Principaux avantages

• Aucune fuite à une pression 1,3 fois supérieure à la pression de service maximale : 2 600 kPa
• Aucune corrosion des surfaces externes après 100 heures de test en conditions humides
• Produit conforme aux directives européennes
• Classification du produit en termes de réaction au feu : classe A1
• Système d’évaluation de la conformité des produits de construction 3
• Conforme à la norme : PN-EN 442-1:2015
• Certificat PZH

♨️ Puissance de chauffage

• ΔT = 30°C :144 W

☝️ Cela signifie qu'avec une différence de température de 30 °C entre l'eau du radiateur et la température ambiante, le radiateur a une puissance de 144 W.

• ΔT = 50 °C : 272 W

☝️ Avec une différence de 50 °C, la puissance du radiateur passe à 272 W.

• ΔT = 60 °C : 341 W

☝️ Avec une différence de 60 °C, le radiateur a une puissance de 341 W.

♨️ Spécifications techniques

▶️ Nombre de nervures : 9

▶️ Couleur : Anthracite : Anthracite

▶️ Structure de surface : Sable, rugueux

↔️ [A] Largeur du radiateur : 550 mm

↕️ [H] Hauteur du radiateur : 570 mm

⬆️ [D] Profondeur du radiateur : 103 - 110 mm

__________________

↔️ [C et B] Espacement des connexions : 500 mm

▶️ [E] Profondeur des connexions : 58 - 65 mm

⤴️ Méthode de connexion : Bas

ℹ️ Filetage de connexion : 1/2 pouce

__________________

▶️ Température de surface maximale : 120 °C

▶️ Max. Pression de service : 2 MPa (20 bar)

▶️ Capacité en eau : 2,14 l

♨️ Assemblage :

1️⃣

Marquez les points appropriés sur le mur en fonction de l'espacement des supports de fixation du radiateur de salle de bain et percez les trous.

2️⃣

Fixez le support à l'aide des chevilles d'expansion dans les trous.

2️⃣

Fixez la poignée à l'aide des vis d'expansion dans les trous prévus à cet effet.

4️⃣

Après avoir correctement effectué les étapes ci-dessus, installez la grille d'aération et branchez le haut du radiateur. Pour le radiateur GR3V, 2 bouchons supplémentaires doivent être installés dans la partie inférieure des profilés latéraux. Installez les vannes d'alimentation et d'arrêt du radiateur. src="https://upload.cdn.baselinker.com/products/10044/f46001ff2e0dc0b6431aff03983480a2.jpg" />
