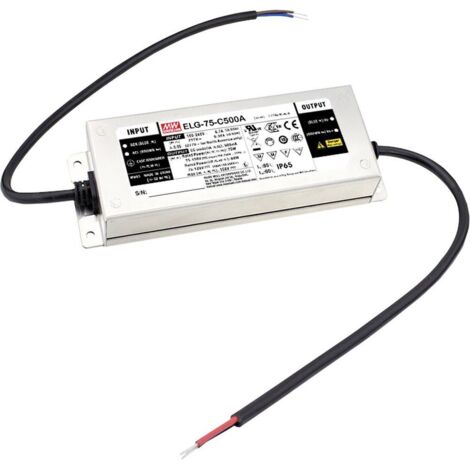

MEAN WELL ELG-75-C1050DA-3Y Driver de LED à courant constant 74.55 W 1050 mA 35 - 71 V/DC Dali, montage sur des surface

Informations techniques

Certificats : CB, MM, UL, ENEC
Connexion (composants) : fil, extrémités libres
Couleur : métal
Courant de sortie (max.) : 1050 mA
Dimensions produit, hauteur : 35.5 mm
Dimensions produit, largeur : 63 mm
Indice de protection : IP67
Longueur : 180 mm
Modèle de driver LED : à courant constant
Nbr. de sorties : 1 x
Nombre d'entrées : 1 x
Poids : 800 g
Puissance (max.) : 74.55 W
Spécificités pour commande de LED : Dali, montage sur des surfaces inflammables, homologué pour les meubles, extérieur, circuit PFC, protection contre les surcharges, surtention, dimmable
Température (max.) : +85 °C
Température (min.) : -40 °C
Tension d'entrée (max.) : 305 V/AC, 431 V/DC
Tension d'entrée (min.) : 100 V/AC, 142 V/DC
Tension de fonctionnement : 230 V/AC, 115 V/AC
Tension de sortie maximale : 71 V/DC
Tension de sortie minimale : 35 V/DC
Type d'alimentation : Cadencé

Avec la série ELG DE MEAN WELL, nous vous proposons des alimentations LED qui se distinguent par leur diversité de variantes. En plus des versions connues CV+CC (tension constante et courant constant) et CC comme version analogique réglable et non réglable, une variante DA est également disponible, qui peut être contrôlée numériquement via le bus DALI. Avec un temps de configuration inférieur à 500 ms et une consommation en mode veille inférieure à 0,5 W, les alimentations de la série ELG répondent également à la limite de la directive 2009/125/CE sur l'éco-conception, qui a été renforcée en septembre 2016. Ce texte a été traduit par une machine.

Points forts

• IP67
• Interface DALI
• Conducteur de protection déployé dans le câble primaire ·Courant constant
• Appareil indépendant
• Large plage d'entrée
• Boîtier métallique
• Protection contre la surcharge par limitation de courant, auto recovery
• Protégé contre les courts-circuits, les surcharges, les surtensions, la surchauffe
• Circuit de commutation PFC intégré
• Convient pour les applications d'éclairage LED
• Conforme SELV
• Normes de sécurité : EN61347-1, EN61347-2-13 et autres
• Normes CEM : EN55015, EN61000-3-2, classe C, EN61000-3-3, EN61547 et autres
• Correspond au niveau d'immunité aux surtensions de 6 kV

  Fonctionnalités

  • IP67
  • interface DALI
  • conducteur de protection déployé dans le câble primaire
  • courant constant
  • appareil de fonctionnement indépendant
  • entrée étendue
  • boîtier métallique
  • protection contre les surcharges par limitation de courant, récupération automatique
  • protégé contre les courts-circuits, les surcharges, les surtensions, les températures excessives
  • circuit PFC intégré
  • adapté pour les applications d'éclairage LED
  • conforme SELV
  • correspond au niveau d'immunité de surtension de 6kV

    • Configuration requise

      • null

        Informations supplémentaires

        Informations importantes !

        Lors du choix de votre driver de LED / transformateur de LED, veillez à ne pas prendre une puissance trop faible par rapport à votre appareil.
        Choisissez un driver de LED / transformateur de LED d'une puissance supérieure (env. 33%) en Watts.

        Pour déterminer la charge du driver de LED, il ne faut pas tenir compte de l'indication de puissance (en Watts) du fabricant mais de la consommation de courant réelle (en Ampères) de la LED.
        Il faut prendre en considération que le courant de démarrage est nettement plus élevé. Illustration similar.
