Description générale

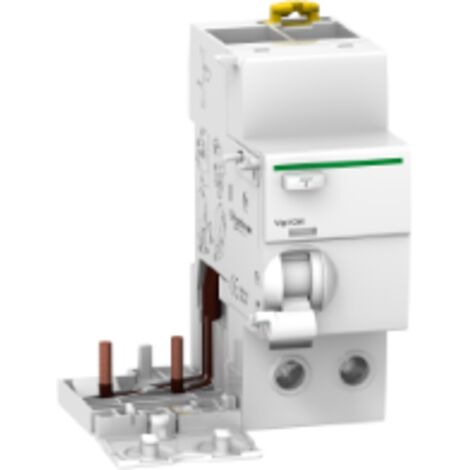

Ce module différentiel Vigi sélectif Schneider Acti9 iC60 est conçu pour assurer la protection des personnes en cas de fuite de courant. Il est particulièrement adapté aux applications industrielles et du grand tertiaire, et peut être installé dans tous les coffrets électriques en Europe.Spécifications techniques
- Nombre de pôles : 2P
- Courant nominal [In] : 63 A
- Sensibilité différentielle : 300 mA
- Type de protection différentielle : Type A SI
- Tension assignée d'isolement [Ui] : 500 V CA 50/60 Hz
- Tension assignée de tenue aux chocs [Uimp] : 6 kV
- Fréquence secteur : 50/60 Hz
- Degré de protection du boîtier : IP20
- Hauteur : 91 mm
- Largeur : 72 mm
- Profondeur : 73,5 mm
- Poids : 0,165 kg
- Couple de serrage : 3,5 N.m
Compatibilité et accessoires
- Compatible avec les gammes Acti9 iC60 et Acti9 Reflex iC60
- Mode d'installation : Encliquetable sur rail DIN
- Accessoires associés : Terminal simple
Installation
- Installation sur rail DIN
- Connexion électrique par vis
Utilisation
Ce bloc différentiel est conçu pour protéger les personnes contre les fuites de courant. Lorsqu'une fuite est détectée, il interrompt le circuit, empêchant ainsi tout risque d'électrocution.Autres informations
- Type de réseau : AC
- Signalisation locale : Indicateur de déclenchement
- Mode de raccordement : Borne du type à cage pour câbles rigides et souples
