Description générale

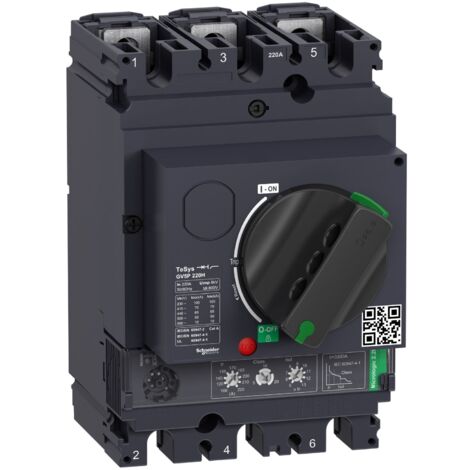

Le disjoncteur moteur TeSys GV est conçu pour des applications industrielles avec une capacité de 100 à 220A et une protection magnéto-thermique. Il est adapté pour des puissances moteur allant jusqu'à 132 kW selon la tension d'alimentation, offrant une signalisation locale par LED.Spécifications techniques
- Courant nominal : 100 à 220 A
- Capacité de coupure : 70 kA
- Puissance moteur : 90...110 kW à 400/415 V CA 50/60 Hz
- Puissance moteur : 110 kW à 500 V CA 50/60 Hz
- Puissance moteur : 110...132 kW à 660/690 V CA 50/60 Hz
- Signalisation locale : DEL prête
- DEL : 95 % Ith
- Dimensions : Largeur 105 mm, Hauteur 161 mm, Profondeur 155 mm
- Poids : 2,6 kg
- Couleur : Anthracite (RAL 7016)
Compatibilité et accessoires
- Mode de fixation : Par vis
- Position de montage : Horizontal et vertical
- Mode de raccordement : Circuit de puissance par barres (section 25 x 6 mm) ou cosses (diamètre externe 25 mm)
- Pas de raccordement : 35 mm sans épanouisseurs
- Couple de serrage : 15 N.m (vis M8)
Autres informations
- Normes : EN/IEC 60947-1, EN/CEI 60947-2, EN/CEI 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
- Certifications du produit : Certificat CEI CEEAC (en cours)
