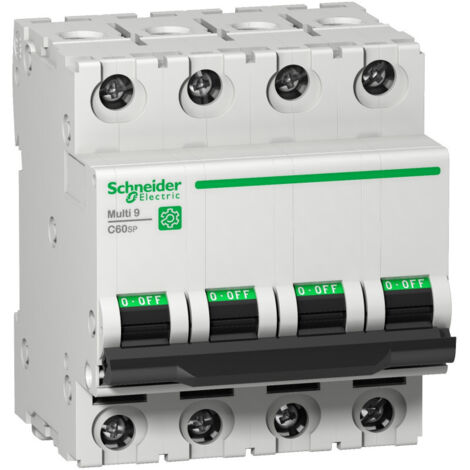

Multi9 C60SP - disjoncteur - 4P - courbe C - 16A - 10kA - 480Y/277V - UL1077 - M9F22416

Multi9 C60SP - disjoncteur - 4P - courbe C - 16A - 10kA - 480Y/277V - UL1077 - M9F22416
Multi9 C60SP - disjoncteur - 4P - courbe C - 16A - 10kA - 480Y/277V - UL1077 - M9F22416
SCHNEIDER ELECTRIC
11719
Produit épuisé
20€ offerts sur le premier achatProfessionnels, prix pros HT
Bon à savoir
  • Garantie 1 ans

Détails du produit

Caractéristiques

  • Longueur
    0.85 cm
  • Largeur
    0.75 cm
  • Hauteur
    7.2 mm
  • Poids
    0.456 kg
  • Tension électrique
    440 V
  • Intensité courant
    16 A
  • Matières
    Plastique
  • Couleur
    Gris
  • Indice de protection
    IP40, IP20
  • Lieu de pose, fixation
    Terrasse
  • Voir tout

Description

  • Principales
    • Gamme de produit : Multi 9
    • Gamme : Multi 9
    • Nom du produit : Multi 9 C60
    • Type de produit ou équipement : Disjoncteur miniature
    • Nom de l'appareil : C60SP
    • Application : Distribution
    • Description des pôles : 4P
    • Nombre de pôles protégés : 4
    • [In] courant assigné d'emploi : 16 A à 25 °C se conformer à EN/CEI 60947-2
    • Type de réseau : CA
    • Type de déclencheur : Thermique-magnétique
    • Courbe de déclenchement : C
    • Pouvoir de coupure : 14 kA AIR à 240 V CA se conformer à UL 1077
      14 kA AIR à 240 V CA se conformer à CSA C22.2 No 235
      10 kA AIR à 480Y/277 V CA se conformer à UL 1077
      10 kA AIR à 480Y/277 V CA se conformer à CSA C22.2 No 235
      6 kA Icu à 440 V CA se conformer à EN/CEI 60947-2
      10 kA Icu à 415 V CA se conformer à EN/CEI 60947-2
      20 kA Icu à 240 V CA se conformer à EN/CEI 60947-2
      6 kA Icu à 440 V CA se conformer à GB 14048.2
      10 kA Icu à 415 V CA se conformer à GB 14048.2
      20 kA Icu à 240 V CA se conformer à GB 14048.2
    • Aptitude au sectionnement : Oui se conformer à EN/CEI 60947-2
    • Normes : EN/CEI 60947-2
      GB 14048.2
      UL 1077
      CSA C22.2 No 235
    • Certifications du produit : CEI
      CCC
      UR
      CSA
  • Complémentaires
    • [Ue] tension assignée d'emploi : 240 V CA 50/60 Hz
      415 V CA 50/60 Hz
      440 V CA 50/60 Hz
    • Limite de déclenchement magnétique : 8,5 x In +/- 20 % CA
    • [Ics] pouvoir assigné de coupure de service : 4,5 kA 75 % se conformer à EN/CEI 60947-2 - 440 V CA
      7,5 kA 75 % se conformer à EN/CEI 60947-2 - 415 V CA
      15 kA 75 % se conformer à EN/CEI 60947-2 - 240 V CA
      4,5 kA 75 % se conformer à GB 14048.2 - 440 V CA
      7,5 kA 75 % se conformer à GB 14048.2 - 415 V CA
      15 kA 75 % se conformer à GB 14048.2 - 240 V CA
    • [Ui] tension assignée d'isolement : 500 V CA se conformer à EN/CEI 60947-2
    • [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/CEI 60947-2
    • Coupure pleinement apparente : Oui
    • Type de commande : Par maneton
    • Indication de tension : Indication ON/OFF
    • Mode d'installation : Encliquetable
    • Support de montage : Rail DIN
    • Pas de raccordement : 18 mm entre phases
    • Pas de 9 mm : 8
    • Hauteur : 81 mm
    • Largeur : 72 mm
    • Profondeur : 72 mm
    • Couleur : Gris
    • Endurance mécanique : 20000 cycle
    • Durée de vie électrique : 10000 cycle
    • Prévision de verrouillage : Cadenassable
    • Mode de raccordement : Borne du type à cage (haut ou bas)1...25 mm² (AWG 18 à AWG 8) - rigide
      Borne du type à cage (haut ou bas)1...16 mm² (AWG 18 à AWG 8) - flexible avec embout
      Borne du type à cage (haut ou bas)1...16 mm² (AWG 18 à AWG 8) - souple
    • Longueur de dénudage des fils : 14 mm for haut ou bas connection
    • Couple de serrage : 2,5 N.m haut ou bas
    • Protection différentielle : Sans
  • Environnement
    • Degré de protection IP : IP20 conforming to CEI 60529
      IP40 (boîtier modulaire) conforming to CEI 60529
    • Degré de pollution : 3 se conformer à EN/CEI 60947-2
    • Tropicalisation : 2 se conformer à CEI 60068-1
    • Humidité relative : 95 % à 55 °C
    • Altitude de fonctionnement : 0...2000 m
    • Température de fonctionnement : -30...70 °C
    • Température ambiante de stockage : -40...80 °C
  • Emballage
    • Type d'emballage 1 :
    • Nb produits dans l'emballage 1 : 1
    • Hauteur de l'emballage 1 : 7,2 cm
    • Largeur de l'emballage 1 : 7,5 cm
    • Longueur de l'emballage 1 : 8,5 cm
    • Poids de l'emballage 1 : 456,0 g
    • Type d'emballage 2 :
    • Nb produits dans l'emballage 2 : 3
    • Hauteur de l'emballage 2 : 7,6 cm
    • Largeur de l'emballage 2 : 9,0 cm
    • Longueur de l'emballage 2 : 23,0 cm
    • Poids de l'emballage 2 : 1,416 kg
    • Type d'emballage 3 :
    • Nb produits dans l'emballage 3 : 36
    • Hauteur de l'emballage 3 : 30,0 cm
    • Largeur de l'emballage 3 : 30,0 cm
    • Longueur de l'emballage 3 : 40,0 cm
    • Poids de l'emballage 3 : 17,479 kg
  • Durabilité de l'offre
    • Statut environnemental de l'offre : Produit Green Premium
    • Régulation REACh : Référence contenant des SVHC au-delà du seuil
    • Directive RoHS UE : Conforme aux dérogations
    • Sans mercure : Oui
    • Régulation RoHS Chine : Produit en dehors du périmètre RoHS pour la Chine. Déclaration relative aux substances pour votre information.
    • Information sur les exemptions RoHS : Oui
    • Profil environnemental :
    • Profil de circularité :
    • DEEE : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
    • Présence d'halogènes : Produit sans halogènes
