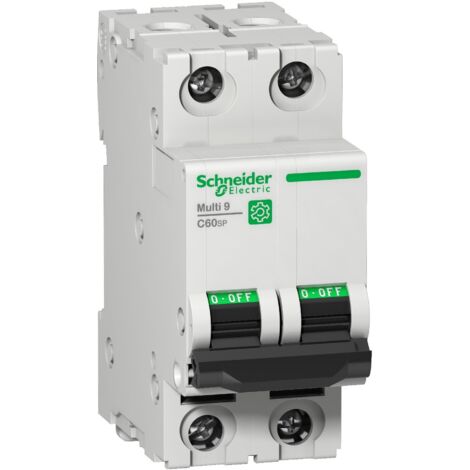

Multi9 - C60SP - MCB - 2P - 2 A - C Curve - 480Y/277 V - 10 kA - UL 1077 - M9F22202

Vendu par By Elec et 1 autre marchand

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur Multi9 C60SP est un dispositif de protection électrique conçu pour assurer la sécurité des installations. Avec une capacité de coupure de 10 kA et une courbe de déclenchement de type C, il est idéal pour des applications variées. Ce modèle est conforme aux normes UL 1077, garantissant sa fiabilité et sa performance.

Spécifications techniques

  • Tension nominale de fonctionnement : 240 V AC, 415 V AC, 440 V AC à 50/60 Hz
  • Limite de déclenchement magnétique : 8.5 x In +/- 20 % AC, 12 x In +/- 20 % DC
  • Capacité de coupure de service : 4.5 kA à 440 V AC, 7.5 kA à 415 V AC, 15 kA à 240 V AC
  • Tension d'isolation nominale : 500 V AC
  • Tension d'impulsion : 6 kV
  • Durabilité mécanique : 20 000 cycles
  • Durabilité électrique : 10 000 cycles
  • Dimensions : Hauteur 81 mm, Largeur 36 mm, Profondeur 72 mm
  • Couleur : Gris
  • Type de connexion : Terminal à tunnel (rigide et flexible)
  • Couple de serrage : 2.5 N.m

Compatibilité et accessoires

  • Montage : Rail DIN
  • Mode de montage : Clip-on
  • Indicateur de position des contacts : Oui

Installation

  • Installation sur rail DIN
  • Connexion des fils : 1...25 mm² (rigide), 1...16 mm² (flexible avec ferrule)
  • Longueur de dénudage des fils : 14 mm

Utilisation

Ce disjoncteur est utilisé pour protéger les circuits électriques contre les surcharges et les courts-circuits, garantissant ainsi la sécurité des installations électriques.

Caractéristiques

  • Marque
    SCHNEIDER ELECTRIC
  • Longueur
    7.2 cm
  • Hauteur
    81 mm
  • Poids
    200 g
  • Tension électrique
    240 V

Questions fréquentes

La capacité de coupure de ce disjoncteur est de 10 kA, ce qui signifie qu'il peut interrompre un courant de court-circuit jusqu'à cette valeur sans se détériorer. Cela le rend adapté pour protéger des circuits électriques contre les surcharges et les courts-circuits, garantissant ainsi la sécurité des installations.

Ce dispositif nécessite une connexion de fils de 1 à 25 mm² pour les fils rigides et de 1 à 16 mm² pour les fils flexibles avec ferrule. La longueur de dénudage des fils doit être de 14 mm pour assurer une connexion correcte.

Ce disjoncteur est conçu pour un montage sur rail DIN avec un mode de montage clip-on. Ses dimensions sont de 81 mm de hauteur, 36 mm de largeur et 72 mm de profondeur, ce qui le rend compact et facile à installer dans des espaces réduits.

Réponses générées par IA à partir des informations vendeur
