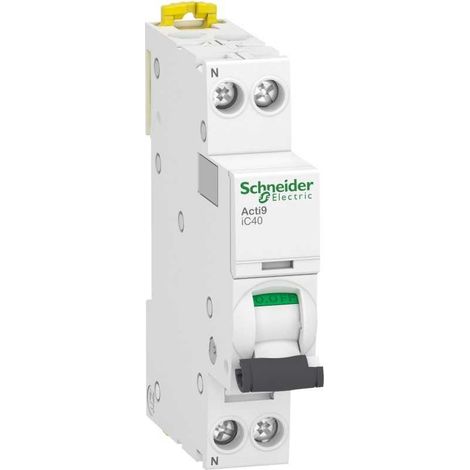

Acti9 IC40a disj mod 1P+N 6A courbe C 4500A/6kA - A9P52606

Vendu par Emmebistore FR

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur Acti9 IC40A est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Il est de type magnétothermique, avec une sensibilité de 4,5 kA et une capacité de coupure de 4500 A. Ce modèle est particulièrement adapté pour le montage sur rail DIN et est conçu pour gérer efficacement les circuits de distribution électrique, offrant ainsi une protection contre les courts-circuits et les surcharges.

Spécifications techniques

  • Tension assignée d'emploi : 230 V CA 50/60 Hz
  • Fréquence du réseau : 50/60 Hz
  • Limite de déclenchement magnétique : 5...10 x In
  • Pouvoir de coupure de service : 4500 A à 230 V CA 50/60 Hz
  • Tension d'isolement : 400 V CA 50/60 Hz
  • Tension assignée de tenue aux chocs : 4 kV
  • Type de commande : Par maneton
  • Indication de tension : ON/OFF
  • Mode d'installation : Encliquetable
  • Support de montage : Rail DIN
  • Dimensions : Hauteur 85 mm, Largeur 18 mm, Profondeur 74 mm
  • Poids : 120 g
  • Endurance mécanique : 20 000 cycles
  • Endurance électrique : 20 000 cycles
  • Type de raccordement : Bornes type tunnel haut ou bas 1...10 mm² souple et 1...16 mm² rigide
  • Longueur de dénudage des fils : 14 mm
  • Couple de serrage : 2 N.m
  • Protection différentielle : Bloc séparé
  • Code de compatibilité : IC40
  • Installation

  • Montage sur rail DIN
  • Encliquetable pour une installation rapide et facile
  • Utilisation

    Le disjoncteur Acti9 IC40A est utilisé pour protéger les circuits électriques contre les surcharges et les courts-circuits. Il est idéal pour les installations domestiques et professionnelles, garantissant une distribution électrique sécurisée et efficace.

    Caractéristiques

    • Marque
      SCHNEIDER
    • Largeur
      18 mm
    • Hauteur
      85 mm
    • Profondeur
      74 mm
    • Poids
      200 g

    Questions fréquentes

    Ce dispositif est conçu pour fonctionner avec une tension assignée de 230 V CA à une fréquence de 50/60 Hz. Il n'est pas recommandé de l'utiliser avec des tensions différentes de celles spécifiées dans les caractéristiques techniques.

    Ce dispositif permet le raccordement de fils souples de 1 à 10 mm² et de fils rigides de 1 à 16 mm². La longueur de dénudage recommandée est de 14 mm pour un raccordement optimal.

    Ce dispositif possède une tension assignée de tenue aux chocs de 4 kV, ce qui le rend adapté pour des environnements où des chocs électriques peuvent survenir, dans les limites spécifiées.
