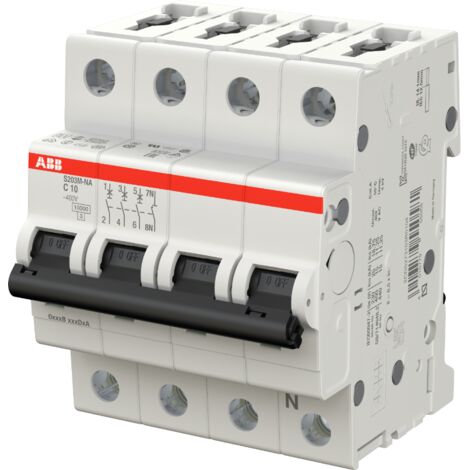

Disjoncteur S200M 3P+N (Neutre à droite) C10 10kA NA - ABB2CDS273103R0104
Vendu par By Elec et 1 autre marchand
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Normes techniquesNormes : IEC/EN 60898-1 CSA 22.2 n° 235 IEC/EN 60947-2 UL 1077Caractéristique de déclenchement : CTension nominale de fonctionnement : selon IEC 60898-1 400 V AC selon IEC 60898-1 400 V selon IEC 60947-2 440 V ACTension de fonctionnement : Maximum (Tolérance incluse) 440 V AC Minimum 12 V AC Minimum 12 V DCTension d'isolation nominale (Ui) : selon IEC/EN 60664-1 440 VTension nominale de tenue aux impulsions (Uimp) : 4 kV à 2000 m 5 kV au niveau de la mer 6,2 kVTension d'essai diélectrique : 50/60 Hz, 1 min : 2 kVType de tension d'entrée : ACCourant nominal (In) : 10 ACapacité nominale de court-circuit : (AC) 10 kA (230 V AC) 10 kA (400 V AC) 10 kA (400 V) 10 kAPouvoir de coupure ultime assigné en cas de court-circuit (Icu) : (230 V AC) 25 kA (400 V AC) 15 kA (440 V AC) 15 kA (230 V) 25 kA (400 V) 15 kACourant de court-circuit conditionnel nominal (Inc) : (230 V) 25 kA (400 V) 15 kAPouvoir de coupure en court-circuit de service nominal (Ics) : (230 V AC) 7,5 kAFréquence (f) : 50 HzFréquence nominale (f) : 50 / 60 HzPerte de puissance : 8.4 W aux conditions nominales de fonctionnement par pôle 2,1 WConnexion de l'alimentation électrique : ArbitraireIndication de la position du contact : Rouge ON / Vert OFFClasse de limitation d'énergie : 3Endurance électrique : 20000 cycles CAEndurance mécanique : 20000 cyclesNombre de pôles protégés : 3Nombre de pôles : 3+NCatégorie de surtension : IIIPosition des bornes neutres : DroiteCouple de serrage : 2,8 N-mType de borne à vis : Borne de levage de vérin bidirectionnelle à sécurité intégréeMarquage de l'actionneur : I / OMatériau de l'actionneur :Groupe d'isolation II, noir, scellableMatériau du boîtier :Groupe d'isolation II, RAL 7035Montage sur rail DIN : TH35-15 (rail de montage 35 x 15 mm) selon IEC 60715 TH35-7.5 (rail de montage 35 x 7,5 mm) selon IEC 60715Position de montage : n'importe laquelleTournevis recommandé : Pozidriv 2Accessoires disponibles : OuiCapacité de connexion : Barre collectrice 10 / 10 mm² - Souple avec embout 0.75 ... 25 mm² - Souple 0.75 ... 25 mm² - Flexible 0.75 ... 25 mm² - Rigide 0.75 ... 35 mm² - Rigide 0.75 ... 35 mm² - Toronné 0.75 ... 35 mm²Taille d'installation : selon DIN 43880 1Type de borne : Bornes à visCaractéristiques techniques UL/CSATension de fonctionnement maximale UL/CSA : 125 V DC 480Y/277 V ACPouvoir de coupure selon UL1077 : (125 V DC) 10 kA (277 V AC) 6 kA (480Y / 277 V AC) 6 kACapacité de connexion UL/CSA : Barre omnibus 14-8 AWG Conducteur 14-4 AWGCouple de serrage UL/CSA : 18 in-lb
Caractéristiques
- MarqueABB
- Intensité courant10 A
- Quantité par pack1
- Fonction du disjoncteurBipolaire
- Fréquence50 Hz
- Hauteur8 mm
- Indice de protectionIP20
- Intensité nominaleAC
- MatièresPlastique
- Mode de pose électricitéApparent
- Nombre de pôle(s)3
- Poids500 g
- Pouvoir de coupure10 kA
- Tension électrique400 V
- Type de connecteurBipolaire
- Type de connexionÀ vis
- Type de disjoncteurCoupe circuit
- Type de port connectiqueDIN
- Réf. ManoManoME67812744
- MMID185183198542
- Réf. fabricant4016779550581
- EAN4016779550581
Questions fréquentes
Cet équipement a une capacité de coupure de 10 kA, ce qui le rend adapté pour protéger les circuits électriques contre les surcharges et les courts-circuits dans des installations domestiques et industrielles. Cela garantit une sécurité accrue en cas de défaillance du circuit.
L'appareil fonctionne avec une tension nominale de 400 V AC et un courant nominal de 10 A. Ces spécifications sont essentielles pour assurer une compatibilité avec les installations électriques existantes.
Cet équipement peut être monté dans n'importe quelle position et nécessite un tournevis de type Pozidriv 2 pour l'installation. Cela facilite son intégration dans divers environnements électriques.
