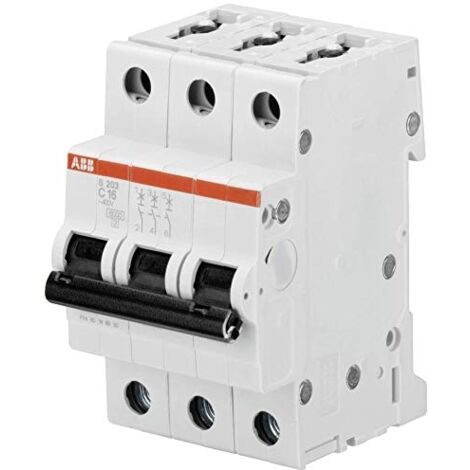

Disjoncteur Modulaire 3P 2A Courbe C - ABB 2CDS253001R0024

Caractéristiques générales Gamme de produit : S200 Hauteur : 88 mm Largeur : 52,5 mm Profondeur : 69 mm Profondeur d'encastrement (t2) : 69 mm Poids : 0,336 kg Poids net par pôle : 0,115 kg Normes : IEC/EN 60898-1 ; IEC/EN 60947-2 ; UL 1077 Nombre de pôles : 3P Nombre de pôles protégés : 3 Courbe de déclenchement : C Courant nominal : 2 A Pouvoir de coupure : 6 kA Tension assignée (Ur) : 400 V CA Tension d'emploi assignée : selon IEC 60898-1 400 V CA ; selon IEC 60947-2 440 V CA Tension d'isolement assignée (Ui) : selon IEC/EN 60664-1 440 V Tension de tenue aux chocs assignée (Uimp) : au niveau de la mer 4 kV ; à 2000 m 5 kV ; au niveau de la mer 6,2 kV Fréquence (f) : 50 Hz Fréquence assignée (f) : 50 / 60 Hz Pertes de puissance : 5,4 W ; dans les conditions de service assignées par pôle 1,8 W Endurance électrique : 20 000 cycles CA Endurance mécanique : 20 000 cycles Classe de limitation d'énergie : 3 Catégorie de surtension : III Degré de pollution : 3 Degré de protection : IP20 ; boîtier avec couvercle IP40 Matériau du boîtier : Groupe d'isolation II, RAL 7035 Matériau de l'actionneur : Groupe d'isolation II, noir, plombable Marquage de l'actionneur : I / O Indication de position des contacts : Rouge ON / Vert OFF Montage sur rail DIN : TH35-15 (rail 35 x 15 mm) selon IEC 60715 ; TH35-7.5 (rail 35 x 7,5 mm) selon IEC 60715 Position de montage : Toutes Type de borne : Bornes à vis Type de borne à vis : Borne à cage à levée cylindrique bidirectionnelle à sécurité intégrée Tournevis recommandé : Pozidriv 2 Couple de serrage : 2,8 N·m Couple de serrage UL/CSA : 25 in·lb Capacité de raccordement : Barre omnibus 10 / 10 mm² ; souple avec embout 0,75 ... 25 mm² ; souple 0,75 ... 25 mm² ; rigide 0,75 ... 35 mm² ; multibrins 0,75 ... 35 mm² Capacité de raccordement UL/CSA : Barre omnibus 18-8 AWG ; conducteur 18-4 AWG Largeur en nombre de modules : 3 Taille d'installation : selon DIN 43880 1 Température ambiante : Fonctionnement -25 ... +55 °C ; stockage -40 ... +70 °C Température ambiante de référence : 30 °C Conditions environnementales : 28 cycles à 55 °C / 90-96 % et 25 °C / 95-100 % Résistance aux chocs selon IEC 60068-2-27 : 25g / 2 chocs / 13 ms Résistance aux vibrations selon IEC 60068-2-6 : 5g, 20 cycles à 5 ... 150 ... 5 Hz avec charge 0,8 In Statut RoHS : Conforme à la directive UE 2011/65/EU Pouvoir de coupure selon UL1077 : (110 V CC) 10 kA ; (277 V CA) 6 kA ; (480Y / 277 V CA) 6 kA Tension de service maximale UL/CSA : 110 V CC ; 480Y/277 V CA Courant de court-circuit conditionnel assigné (Inc) : (230 V) 20 kA ; (400 V) 20 kA Pouvoir de coupure de service assigné (Ics) : (230 V CA) 15 kA Pouvoir de coupure de court-circuit assigné (Icn) : (230 V CA) 6 kA ; (400 V CA) 6 kA Pouvoir de coupure ultime assigné (Icu) : (230 V CA) 20 kA ; (400 V CA) 10 kA ; (440 V CA) 10 kA Tension de service : Maximale (tolérance incluse) 440 V CA ; minimale 12 V CA ; minimale 12 V CC Type de tension d'entrée : CA Raccordement de l'alimentation : Indifférent Tension d'essai diélectrique : 50/60 Hz, 1 min : 2 kV Accessoires disponibles : Oui Pays d'origine : Chine (CN)
