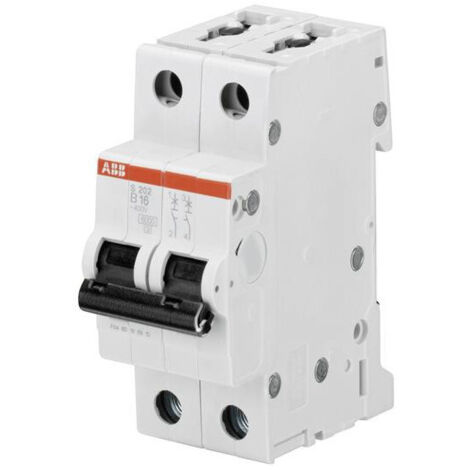

Informations produit
Description
Technique : Strandars : IEC/EN 60898-1 IEC/EN 60947-2 UL 1077Caractéristique de déclenchement : BTension opérationnelle nominale : selon IEC 60898-1 400 V AC selon IEC 60898-1 400 V selon IEC 60947-2 440 V ACTension de fonctionnement : Maximum (tolérance incluse) 125 V DC Maximum (tolérance incluse) 440 V AC Minimum 12 V AC Minimum 12 V DCTension nominale d'isolation (Ui) : selon IEC/EN 60664-1 440 VTension nominale de tenue aux chocs (Uimp) : 4 kV à 2000 m 5 kV au niveau de la mer 6,2 kVTension d'essai diélectrique : 50/60 Hz, 1 min : 2 kVType de tension d'entrée : AC/DCCourant nominal (In) : 20 APouvoir de coupure en court-circuit nominal : (AC) 6 kA (DC) 6 kA (400 V AC) 6 kA (400 V) 6 kAPouvoir de coupure ultime assigné en cas de court-circuit (Icu) : (125 V DC) 10 kA (230 V AC) 20 kA (400 V AC) 10 kA (440 V AC) 10 kA (48 V DC) 20 kA (230 V) 20 kA (400 V) 10 kACourant de court-circuit conditionnel nominal (Inc) : (230 V) 20 kA (400 V) 20 kAPouvoir de coupure en court-circuit de service nominal (Ics) : (230 V AC) 15 kA (400 V AC) 7,5 kA (440 V AC) 7,5 kAFréquence (f) : 50 HzFréquence nominale (f) : 50 / 60 HzPerte de puissance : 5 W aux conditions nominales de fonctionnement par pôle 2,5 WConnexion de l'alimentation électrique : ArbitraireIndication de la position du contact : Rouge ON / Vert OFFClasse de limitation d'énergie : 3Endurance électrique : 20000 cycles ACEndurance mécanique : 20000 cyclesNombre de pôles protégés : 2Nombre de pôles : 2Catégorie de surtension : IIICouple de serrage : 2,8 N-mType de montage : Rail DINType de borne à vis : Borne de levage de vérin bidirectionnelle à sécurité intégréeMarquage de l'actionneur : I / OMatériau de l'actionneur : Groupe d'isolation II, noir, scellableMatériau du boîtier : Groupe d'isolation II, RAL 7035Montage sur rail DIN : TH35-15 (rail de montage 35 x 15 mm) selon IEC 60715 TH35-7.5 (rail de montage 35 x 7,5 mm) selon IEC 60715Position de montage : au choixTournevis recommandé : Pozidriv 2Accessoires disponibles : OuiCapacité de connexion : Barre collectrice 10 / 10 mm² Flexible avec embout 0.75 ... 25 mm² Flexible 0.75 ... 25 mm² Rigide 0.75 ... 35 mm² Rigide 0.75 ... 35 mm² Toronné 0.75 ... 35 mm²Taille d'installation : selon DIN 43880 1Longueur de dénudage : 12,5 mmType de borne : Bornes à visTechnique UL/CSATension de fonctionnement maximale UL/CSA : 110 V DC 480Y/277 V ACPouvoir de coupure selon UL1077 : (277 V AC) 6 kA (480Y / 277 V AC) 6 kA (240 V) 10 kACapacité de connexion UL/CSA : Barre omnibus 18-8 AWG Conducteur 18-4 AWGCouple de serrage UL/CSA : 18 in-lb
Caractéristiques
- MarqueABB
- Intensité courant20 A
- Courbe de déclenchementB
- Fonction du disjoncteurBipolaire
- Fréquence50 Hz
- Hauteur53 mm
- Indice de protectionIP20
- Largeur153 mm
- MatièresPlastique
- Mode de pose électricitéRail DIN
- Nombre de pôle(s)2
- Poids250 g
- Tension électrique400 V
- Type de connexionÀ vis
- Type de disjoncteurCoupe circuit
- Réf. ManoManoME7847957
- MMID186526431237
- Réf. fabricantABB S467001
- EAN4016779467001
Impact environnemental
- OrigineFabriqué en Allemagne
- Disponibilité des pièces détachées0 an(s)
Questions fréquentes
Oui, ce disjoncteur peut être monté sur un rail DIN de type TH35-7.5, ainsi que sur un rail TH35-15, selon les spécifications fournies.
La capacité de connexion maximale pour les câbles flexibles avec embout est de 35 mm², tandis que la capacité minimale est de 0,75 mm².
Ce disjoncteur offre une endurance électrique de 20 000 cycles en courant alternatif, garantissant une utilisation durable et fiable.
Réponses générées par IA à partir des informations vendeur
Visiter la boutique ABBABB est une multinationale helvético-suédoise aujourd’hui basée à Zurich, Suisse.
L’entreprise est leader mondial dans la construction de réseaux électriques et est active dans de nombreux secteurs, notamment dans les technologies de l’énergie et de l’automation.
ABB est présent dans près de 100 pays et regroupe environ 135 000 employés. Son chiffre d'affaires fin 2015 était de 35,5 milliards de dollars US.
Le groupe est coté à la bourse de Zurich et à la bourse de Stockholm depuis 1999, ainsi qu'à la bourse de New York depuis 2001.
En France depuis 1979, ABB emploie 2000 salariés à travers 20 sites.
"Nos solutions améliorent l'efficacité, la productivité et la qualité des activités de nos clients, tout en minimisant l'impact environnemental. Au fil du temps, ABB a continué de développer cette technologie, tout en suivant les évolutions des normes et possède aujourd’hui une des gammes les plus larges du marché."
Sur le marché du résidentiel, ABB élabore une gamme complète pour les installations neuves et les rénovations qui respectent la norme NF C 15-100. On y retrouve entre autres : les coffrets électriques, les disjoncteurs, les interrupteurs différentiels, les protections contre la foudre, les portiers vidéo et audio, les détecteurs de fumée (DAAF), les Gaines Techniques Logement (GTL), de l’appareillage, …
