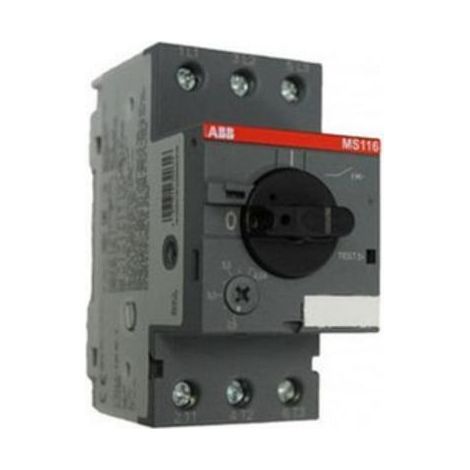

Disjoncteur-moteur 0,25-0,4A - ABB1SAM250000R1003

Name: Disjoncteur-moteur 0,25-0,4A - ABB1SAM250000R1003
Brand: ABB
SKU: 1sam250000r1003
Price: 39.47 EUR
Availability: InStock

Vendu par By Elec et 1 autre marchand

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur-moteur ABB 0,25-0,4A est conçu pour protéger les circuits électriques contre les surcharges et les courts-circuits. Il est adapté pour une utilisation dans des applications triphasées et offre une capacité de coupure élevée, garantissant une sécurité optimale dans les installations électriques.

Spécifications techniques

Capacité de coupure en court-circuit de service (Ics) : 50 kA (400 V AC), 50 kA (440 V AC), 30 kA (500 V AC), 30 kA (690 V AC)

Capacité de coupure en court-circuit ultime (Icu) : 100 kA (230 V AC), 100 kA (400 V AC), 100 kA (440 V AC), 100 kA (500 V AC), 100 kA (690 V AC)

Réglage du courant de court-circuit instantané (Ii) : 5

Plage de réglage : 0.25 - 0.40 A

Puissance nominale de fonctionnement AC-3 (Pe) : 0.09 kW (400 V)

Tension de fonctionnement nominale : 690 V AC, 250 V DC

Courant de fonctionnement nominal (Ie) : 0.4 A

Fréquence nominale (f) : 50 Hz - 60 Hz

Tension de tenue aux chocs nominale (Uimp) : 6 kV

Tension d'isolation nominale (Ui) : 690 V

Perte de puissance : 0.6 - 1.7 W par pôle

Nombre de pôles : 3P

Courant thermique conventionnel à l'air libre (Ith) : 0.4 A

Degré de protection : IP20 (boîtier), IP10 (bornes circuit principal)

Durée de vie électrique : 50,000 cycles

Durée de vie mécanique : 100,000 cycles

Type de borne : Bornes à vis

Capacité de connexion circuit principal : Flexible avec embout 1/2x 0,75 - 2,5 mm², Rigide 1/2x 1 - 4 mm²

Couple de serrage : 0.8 - 1.2 N·m

Longueur de dénudage : 9 mm

Tournevis recommandé : Pozidriv 2

Installation

Position de montage : 1 - 6

Montage sur rail DIN : TH35-15 (35 x 15 mm), TH35-7.5 (35 x 7,5 mm) selon IEC 60715

Distance de montage minimale : 0 mm (horizontal), 1.5 mm (vertical)

Type d'actionneur : Poignée rotative

Utilisation

Ce disjoncteur est utilisé pour protéger les moteurs électriques dans des applications industrielles et commerciales, garantissant une interruption rapide en cas de surcharge ou de court-circuit.

Autres informations

Normes : IEC/EN 6096.37-1, IEC/EN 6096.37-2, IEC/EN 6096.37-6.3-1, UL 6096.37-1, UL 6096.37-6.3-1, IEC 60335-2-6.30 A2L

Remarques : UL508 Contrôleur moteur auto-protégé (Type E) en combinaison avec le bloc d'alimentation S1-M3-xx-

Caractéristiques

Marque
ABB
Garantie
2 an(s)
Quantité par pack
1
Courbe de déclenchement
C
Fonction du disjoncteur
Moteur
Fréquence
50 Hz
Indice de protection
IP20
Largeur
97 mm
Matières
Métal
Mode de pose électricité
Apparent
Nombre de module(s)
1
Nombre de pôle(s)
3
Poids
244 g
Réseau compatible
Triphasé 400 V
Tension électrique
400 V
Type de connexion
À vis
Type de disjoncteur
Coupe circuit
Type de port connectique
DIN
Réf. ManoMano
ME9959324
MMID
352257315968
Réf. fabricant
1sam250000r1003
EAN
4013614320262

Impact environnemental

Origine
Fabriqué en Allemagne
Disponibilité des pièces détachées
0 an(s)

Questions fréquentes

Ce dispositif peut accueillir des câbles flexibles avec embout de 0,75 à 2,5 mm² ou des câbles rigides de 1 à 4 mm².

Ce dispositif a un indice de protection IP20, ce qui signifie qu'il offre une protection limitée contre les objets solides de plus de 12,5 mm et aucune protection contre l'eau. Il n'est pas adapté aux environnements nécessitant une protection élevée contre la poussière et l'eau.

La durée de vie mécanique est de 100 000 cycles, tandis que la durée de vie électrique est de 50 000 cycles.

Réponses générées par IA à partir des informations vendeur
