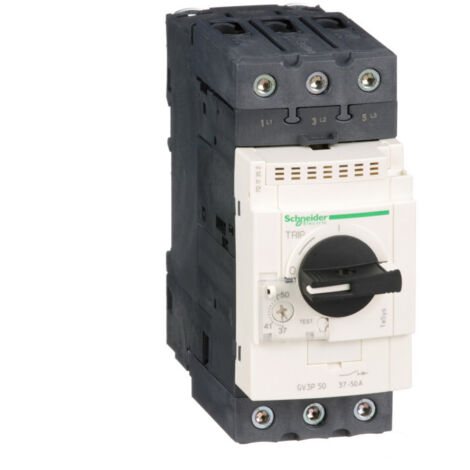

TeSys GV3 - disjoncteur moteur - 50A - 3P 3d - déclencheur magnétique (GV3P50)

452,81€

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande

-3% sur ce produit avec les tarifs négociés

Vendu par La Maison Electrique et 8 autres marchands

Ces articles peuvent vous intéresser !

DisjoncteurSCHNEIDER ELECTRIC
12 options

Disjoncteur

253
Livraison gratuite
Disjoncteur 1P+N 3kA C-2A 1 Module - HAGER - MFN702HAGER
8 options

Disjoncteur 1P+N 3kA C-2A 1 Module - HAGER - MFN702

640
Livraison gratuite

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur moteur TeSys GV3P50 est conçu pour protéger les moteurs électriques. Il est doté d'une technologie de déclenchement thermique-magnétique et est adapté pour une utilisation dans des réseaux CA. Ce modèle à 3 pôles est idéal pour des applications nécessitant une protection efficace des moteurs, avec une capacité de coupure élevée.

Spécifications techniques

  • Courant assigné : 37 à 50 A
  • Tension assignée d'emploi : 690 V CA 50/60 Hz
  • Pouvoir de coupure : 50 kA Icu à 440 V CA
  • Courant de déclenchement magnétique : 700 A
  • Puissance moteur : 22 kW à 400/415 V CA, 30 kW à 500 V CA, 45 kW à 690 V CA
  • Dimensions : Hauteur 132 mm, Largeur 55 mm, Profondeur 136 mm
  • Poids : 0.96 kg
  • Puissance dissipée par pôle : 8 W
  • Durée de vie électrique : 50 000 cycles
  • Durée de vie mécanique : 50 000 cycles
  • Température de fonctionnement : -20 à 60 °C
  • Température ambiante pour le stockage : -40 à 80 °C
  • Altitude de fonctionnement : jusqu'à 3000 m
  • Compatibilité et accessoires

  • Connecteurs à vis BTR EverLink pour câbles de 1 à 25 mm²
  • Rigidité du câble : souple et rigide
  • Couple de serrage : 5 N.m pour câble 25 mm², 5 à 8 N.m pour câble 35 mm²
  • Installation

  • Mode d'installation : Par clips ou par vis
  • Support de montage : Platine Rail
  • Position de montage : Horizontal ou Vertical
  • Utilisation

  • Commande par bouton rotatif
  • Service assigné : Continu
  • Application : Protection moteur
  • Autres informations

  • Normes : EN/IEC 60947-1, EN/IEC 60947-2, EN/IEC 60947-4-1, UL 508 type E, CSA C22.2 No 14-05 type E
  • Certifications : ATEX, BV, CCC, CSA, DNV GL, RINA, UL, EAC
  • Degré de protection : IP20
  • Tenue aux chocs : IK09
  • Tenue au feu : 960 °C conformément à IEC 60695-2-1
  • Garantie contractuelle : 18 mois
  • Caractéristiques

    • Marque
      SCHNEIDER ELECTRIC
    • Intensité courant
      50 A
    • Organisme de certification
      CE
    • Quantité par pack
      1
    • Fonction du disjoncteur
      Moteur
    • Hauteur
      132 mm
    • Indice de protection
      IP20
    • Intensité nominale
      AC
    • Largeur
      55 mm
    • Matières
      Plastique
    • Mode de pose électricité
      Rail DIN
    • Nombre de pôle(s)
      3
    • Poids
      960 g
    • Profondeur
      136 mm
    • Réseau compatible
      Triphasé 400 V
    • Réseau électrique
      Triphasé
    • Type de connecteur
      Triphasé
    • Type de disjoncteur
      Coupe circuit
    • Type de port connectique
      DIN
    • Réf. ManoMano
      ME1679651
    • MMID
      566397786233
    • Réf. fabricant
      gv3p50
    • EAN
      3389119405409

    Questions fréquentes

    Ce dispositif est conçu pour fonctionner jusqu'à une altitude maximale de 3000 mètres, garantissant des performances optimales dans ces conditions.

    La capacité de coupure maximale est de 50 kA à une tension de 440 V CA, ce qui le rend adapté aux applications nécessitant une protection élevée.

    Cet appareil peut être monté sur une platine ou un rail, en position horizontale ou verticale, selon les besoins de l'installation.
