Description générale

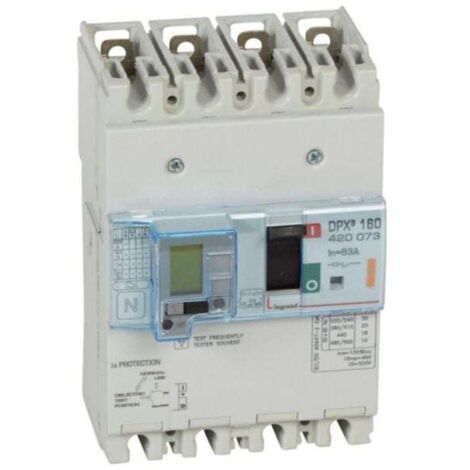

Le disjoncteur magnétothermique différentiel DPX³160 est une solution optimale pour la protection des installations tertiaires et industrielles. Avec un pouvoir de coupure de 25kA à 400V et une intensité nominale de 63A, ce disjoncteur à 4 pôles est équipé d'un déclencheur magnétothermique et d'un différentiel électronique intégré avec affichage LCD.Spécifications techniques
- Nombre de pôles : 4
- Tension assignée : 220-690 V
- Courant permanent nominal iu : 63 A
- Classe de protection (IP) : IP30
- Réglage de courant du déclencheur de surcharge : 50.4-63 A
- Pouvoir de coupure Icu : 25 kA à 400V, 50Hz
- Plage de réglage du déclencheur de court-circuit non retardé : 630-630 A
- Plage de réglage du déclencheur de court-circuit retardé de courte durée : 630-630 A
- Protection intégrée contre les mises à la terre accidentelles : Oui
- Nombre de contacts auxiliaires à ouverture : 1
- Nombre de contacts auxiliaires à deux directions : 1
- Relais de signalisation de déclenchement disponible : Oui
- Type de raccordement du circuit principal : Raccordement à vis
- Montage de profilés chapeaux en option : Oui
- Commande motorisée en option : Oui
- Avec déclencheur à sous-tension intégré : Oui
- Finition de l'élément d'actionnement : Manette / levier
- Type de construction de l'appareil : Technique d'encastrement fixe pour appareil encastré
Compatibilité et accessoires
- Reçoit les accessoires et les auxiliaires communs DPX³
- Livré avec vis de fixation et bornes à cage, raccordement 70mm² maximum en câble souple et jusqu'à 120mm² en câble rigide avec accessoire
Installation
- Se monte sur rail symétrique ou sur platine dans les coffrets et armoires XL³
Utilisation
- Assure la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension
- Adapté à tous les chantiers avec une gamme de disjoncteurs de puissance allant de 16 A à 1600 A
Autres informations
- Conforme à la norme NF IEC 60947-2
