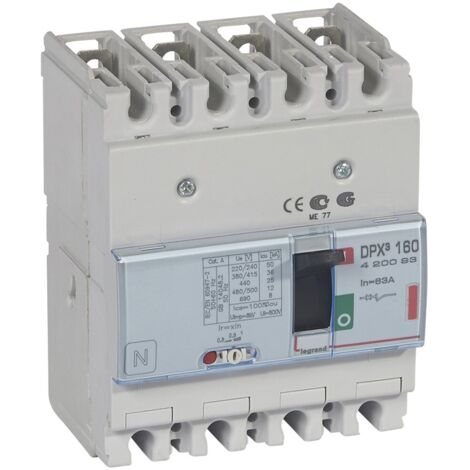

DISJONCTEUR MAGNETOTHERMIQUE DPX3 160 MT 4P 63A 36KA LEGRAND 420093

Produit similaire livré par
Legrand – Disjoncteur bipolaire 90A – Différentiel sélectif 500mA – Courbe de déclenchement réglable 60/75/90A – 250V~
Legrand – Disjoncteur bipolaire 90A – Différentiel sélectif 500mA – Courbe de déclenchement réglable 60/75/90A – 250V~
189,90 €92
Vendu par By Elec et 1 autre marchand

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur magnétothermique DPX3 160 MT 4P 63A 36KA de Legrand est conçu pour assurer la protection, la commande et le sectionnement des lignes électriques basse tension. Avec une capacité de coupure de 36 kA à 400 V~, il est adapté pour des courants allant de 16 à 160 A. Ce modèle est particulièrement efficace pour les installations nécessitant une protection fiable et un montage facile sur rail symétrique ou platine dans les coffrets et armoires XL³.

Spécifications techniques

  • Nombre de pôles : 4
  • Tension assignée : 220-690 V
  • Courant permanent nominal (In) : 63 A
  • Thermique réglable : 0,8 à 1 In
  • Magnétique fixe : 400 A de 16 à 40 A, 10 In de 63 à 160 A
  • Courant de commutation de court-circuit limite nominal (Icu) : 36 kA à 400 V, 50 Hz
  • Réglage de courant du déclencheur de surcharge : 50.4-63 A
  • Plage de réglage du déclencheur de court-circuit non retardé : 630-630 A
  • Plage de réglage du déclencheur de court-circuit retardé de courte durée : 630-630 A
  • Classe de protection (IP) : IP30

Compatibilité et accessoires

  • Livré avec bornes à cage, raccordement 70 mm² maxi en câble souple et jusqu'à 120 mm² en câble rigide avec accessoire
  • Reçoit les accessoires et auxiliaires communs DPX³
  • Commande motorisée en option

Installation

  • Montage sur rail symétrique ou sur platine dans les coffrets et armoires XL³
  • Type de raccordement du circuit principal : Raccordement à vis
  • Adapté à un montage de profilés chapeaux

Utilisation

  • Assure la coupure, la commande et la protection des lignes électriques basse tension
  • Intégré avec déclencheur à sous-tension
  • Relais de signalisation de déclenchement disponible

Autres informations

Caractéristiques

  • Marque
    LEGRAND
  • Longueur
    11 cm
  • Hauteur
    120 mm
  • Poids
    500 g
  • Tension électrique
    400 V

Impact environnemental

  • Origine
    Fabriqué en Italie

Questions fréquentes

Oui, ce dispositif peut être monté aussi bien sur un rail symétrique que sur une platine, ce qui le rend compatible avec différents types de coffrets et armoires électriques.

Le déclencheur thermique est réglable entre 0,8 et 1 fois le courant nominal, permettant d'ajuster la protection en fonction des besoins spécifiques de l'installation.

Ce dispositif peut supporter un courant de court-circuit limite nominal de 36 kA à une tension de 400 V et une fréquence de 50 Hz.

Réponses générées par IA à partir des informations vendeur
