Description générale

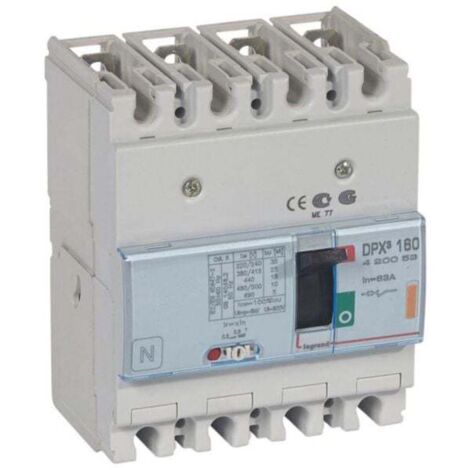

Le disjoncteur magnétothermique DPX³160 de LEGRAND est une solution de protection idéale pour les installations tertiaires et industrielles. Avec un pouvoir de coupure de 25 kA à 400 V et une intensité nominale de 63 A, ce disjoncteur assure la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension. Il est conçu pour répondre aux exigences variées des chantiers grâce à sa gamme DPX³, qui propose différentes tailles et versions adaptées aux besoins spécifiques.Spécifications techniques
- Nombre de pôles : 4
- Tension assignée : 220-690 V
- Courant permanent nominal (In) : 63 A
- Pouvoir de coupure (Icu) : 25 kA à 400 V, 50 Hz
- Réglage de courant du déclencheur de surcharge : 50.4-63 A
- Plage de réglage du déclencheur de court-circuit non retardé : 630-630 A
- Plage de réglage du déclencheur de court-circuit retardé de courte durée : 630-630 A
- Type de raccordement du circuit principal : Raccordement à vis
- Finition de l'élément d'actionnement : Manette / levier
- Classe de protection (IP) : IP30
Compatibilité et accessoires
- Reçoit les accessoires et auxiliaires communs DPX³
- Montage sur rail symétrique ou sur platine dans les coffrets et armoires XL³
- Livré avec vis de fixation et bornes à cage
- Raccordement : 70 mm² maximum en câble souple et jusqu'à 120 mm² en câble rigide avec accessoire
Utilisation
Ce disjoncteur est conçu pour assurer la protection des lignes électriques basse tension, garantissant ainsi la sécurité des installations. Il est particulièrement adapté aux environnements industriels et tertiaires, offrant une grande fiabilité et une performance optimale.Autres informations
- Conforme à la norme NF IEC 60947-2
- Fiche technique 2 : La coordination entre les dispositifs de protection
- Fiche technique 3 : Livre blanc
