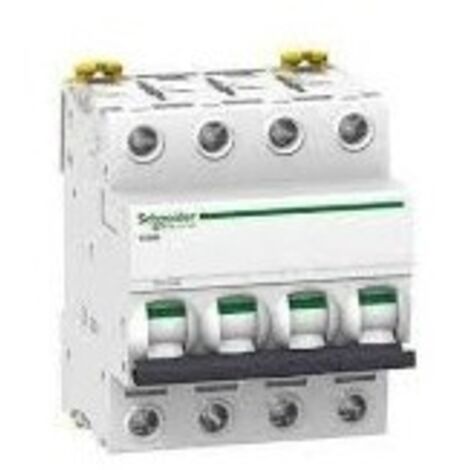

Acti9, iC60N disjoncteur 4P 20A courbe B - A9F76420

Acti9, iC60N disjoncteur 4P 20A courbe B - A9F76420
Acti9, iC60N disjoncteur 4P 20A courbe B - A9F76420
SCHNEIDER
10574
20€ offerts sur le premier achatProfessionnels, prix pros HT
Bon à savoir
  • Garantie 1 année
  • Retour sous 14 jours
brand
Découvrir la boutique SCHNEIDER
Vendu par By Elec et 2 autres marchands
Détails du produit
Caractéristiques
  • Largeur
    0.9 cm
  • Hauteur
    85 mm
  • Poids
    0.5 kg
  • Tension électrique
    6000 V
  • Intensité courant
    20 A
  • Matières
    Polystyrène (PS)
  • Couleur
    Blanc
  • Indice de protection
    20
  • Lieu de pose, fixation
    Terrasse
  • Mode de fixation/pose
    Fixer
  • Voir tout
Description
  • Principales
    • fonction de l'appareil : Distribution
    • gamme : Acti 9
    • nom du produit : Acti 9 iC60
    • fonction produit : Disjoncteur miniature
    • nom abrégé de l'appareil : IC60N
    • description des pôles : 4P
    • nombre de pôles protégés : 4
    • In courant assigné d'emploi : 20 A
    • type de réseau : CA
      CC
    • technologie de déclencheur : Thermique-magnétique
    • courbe de déclenchement : B
    • pouvoir de coupure : 6 kA Icu conforme à EN/IEC 60947-2 - 440 V CA 50/60 Hz
      10 kA Icu conforme à EN/IEC 60947-2 - 380...415 V CA 50/60 Hz
      20 kA Icu conforme à EN/IEC 60947-2 - 220...240 V CA 50/60 Hz
      10 kA Icu conforme à EN/IEC 60947-2 - <= 250 V CC
      6000 A Icn conforme à EN/IEC 60898-1 - 400 V CA 50/60 Hz
      36 kA Icu conforming to EN/IEC 60947-2 - 12...60 V AC 50/60 Hz
      36 kA Icu conforming to EN/IEC 60947-2 - 100...133 V AC 50/60 Hz
    • catégorie d'emploi : A conforme à EN 60947-2
      A conforme à IEC 60947-2
    • aptitude au sectionnement : Oui conforme à EN 60947-2
      Oui conforme à IEC 60947-2
      Oui conforme à EN 60898-1
      Oui conforme à IEC 60898-1
    • normes : EN 60947-2
      EN 60898-1
      IEC 60947-2
      IEC 60898-1
  • Complémentaires
    • fréquence du réseau : 50/60 Hz
    • limite de déclenchement magnétique : 4 x In +/- 20 %
    • [Ics] pouvoir assigné de coupure de service en court-circuit : 6000 A 100 % x Icu conforme à IEC 60898-1 - 400 V CA 50/60 Hz
      10 kA 100 % x Icu conforme à IEC 60947-2 - 180…250 V CC
      10 kA 100 % x Icu conforme à EN 60947-2 - 180…250 V CC
      6000 A 100 % x Icu conforme à EN 60898-1 - 400 V CA 50/60 Hz
      4.5 kA 0,75 x Icu conforme à IEC 60947-2 - 440 V CA 50/60 Hz
      15 kA 0,75 x Icu conforme à EN 60947-2 - 220...240 V CA 50/60 Hz
      7.5 kA 0,75 x Icu conforme à EN 60947-2 - 380...415 V CA 50/60 Hz
      4.5 kA 0,75 x Icu conforme à EN 60947-2 - 440 V CA 50/60 Hz
      15 kA 0,75 x Icu conforme à IEC 60947-2 - 220...240 V CA 50/60 Hz
      7.5 kA 0,75 x Icu conforme à IEC 60947-2 - 380...415 V CA 50/60 Hz
      27 kA 0,75 x Icu conforme à IEC 60947-2 - 12…133 V CA 50/60 Hz
      27 kA 0,75 x Icu conforme à EN 60947-2 - 12…133 V CA 50/60 Hz
    • classe de limitation : 3 conforme à EN 60898-1
      3 conforme à IEC 60898-1
    • [Ui] tension assignée d'isolement : 500 V CA 50/60 Hz conforme à IEC 60947-2
      500 V CA 50/60 Hz conforme à EN 60947-2
    • [Uimp] tension assignée de tenue aux chocs : 6 kV conforme à EN 60947-2
      6 kV conforme à IEC 60947-2
    • coupure pleinement apparente : Oui
    • type de commande : Par maneton
    • signalisation locale : Indicateur de déclenchement
    • mode d'installation : Fixe
    • support de montage : Rail DIN
    • compatibilité du bloc de distribution du peigne de jeu de barres : Oui haut ou bas
    • pas de 9 mm : 8
    • hauteur : 85 mm
    • largeur : 72 mm
    • profondeur : 78,5 mm
    • poids : 0.5 kg
    • couleur : Blanc
    • durée de vie mécanique : 20000 cycle
    • durée de vie électrique : 10000 cycle
    • mode de raccordement : Terminal simple, haut ou bas rigide fil(s) 1…25 mm² max
      Terminal simple, haut ou bas souple fil(s) 1…16 mm² max
    • longueur de dénudage des fils : 14 mm haut ou bas
    • couple de serrage : 2 N.m haut ou bas
    • protection fuite à la terre : Bloc séparé
  • Environnement
    • degré de protection IP : IP20 conforme à EN 60529
      IP20 conforme à IEC 60529
    • degré de pollution : 3 conforme à EN 60947-2
      3 conforme à IEC 60947-2
    • catégorie de surtension : IV
    • tropicalisation : 2 conforme à IEC 60068-1
    • humidité relative : 95 % ( 55 °C )
    • altitude de fonctionnement : 0…2000 m
    • température de fonctionnement : -35…70 °C
    • température ambiante pour le stockage : -40…85 °C
  • Durabilité de l'offre
    • Statut environnemental : Produit Green Premium
    • RoHS (code date: AnnéeSemaine) : Conforme - depuis 0627 - Déclaration de conformité Schneider Electric
    • REACh :
    • Profil environnemental du produit : Disponible
    • Instructions de fin de vie du produit : Pas d'opération de recyclage spécifiques
  • Garantie contractuelle
    • Période : 18 mois
