Informations produit
Description
Complémentairesfréquence du réseau : 50/60 Hzlimite de déclenchement magnétique : 4 x In +/- 20 %[Ics] pouvoir assigné de coupure de service en court-circuit : 6000 A 100 % x Icu conforme à IEC 60898-1 - 400 V CA 50/60 Hz10 kA 100 % x Icu conforme à IEC 60947-2 - 72...125 V CC10 kA 100 % x Icu conforme à EN 60947-2 - 72...125 V CC6000 A 100 % x Icu conforme à EN 60898-1 - 400 V CA 50/60 Hz4.5 kA 0,75 x Icu conforme à IEC 60947-2 - 440 V CA 50/60 Hz15 kA 0,75 x Icu conforme à EN 60947-2 - 220...240 V CA 50/60 Hz7.5 kA 0,75 x Icu conforme à EN 60947-2 - 380...415 V CA 50/60 Hz4.5 kA 0,75 x Icu conforme à EN 60947-2 - 440 V CA 50/60 Hz15 kA 0,75 x Icu conforme à IEC 60947-2 - 220...240 V CA 50/60 Hz7.5 kA 0,75 x Icu conforme à IEC 60947-2 - 380...415 V CA 50/60 Hz27 kA 0,75 x Icu conforme à IEC 60947-2 - 12...133 V CA 50/60 Hz27 kA 0,75 x Icu conforme à EN 60947-2 - 12...133 V CA 50/60 Hzclasse de limitation : 3 conforme à EN 60898-13 conforme à IEC 60898-1[Ui] tension assignée d'isolement : 500 V CA 50/60 Hz conforme à IEC 60947-2500 V CA 50/60 Hz conforme à EN 60947-2[Uimp] tension assignée de tenue aux chocs : 6 kV conforme à EN 60947-26 kV conforme à IEC 60947-2coupure pleinement apparente : Ouitype de commande : Par manetonsignalisation locale : Indicateur de déclenchementmode d'installation : Fixesupport de montage : Rail DINcompatibilité du bloc de distribution du peigne de jeu de barres : Oui haut ou baspas de 9 mm : 4hauteur : 85 mmlargeur : 36 mmprofondeur : 78,5 mmpoids : 0.25 kgcouleur : Blancdurée de vie mécanique : 20000 cycledurée de vie électrique : 10000 cyclemode de raccordement : Terminal simple, haut ou bas rigide fil(s) 1...25 mm² maxTerminal simple, haut ou bas souple fil(s) 1...16 mm² maxlongueur de dénudage des fils : 14 mm haut ou bascouple de serrage : 2 N.m haut ou basprotection fuite à la terre : Bloc séparé
Caractéristiques

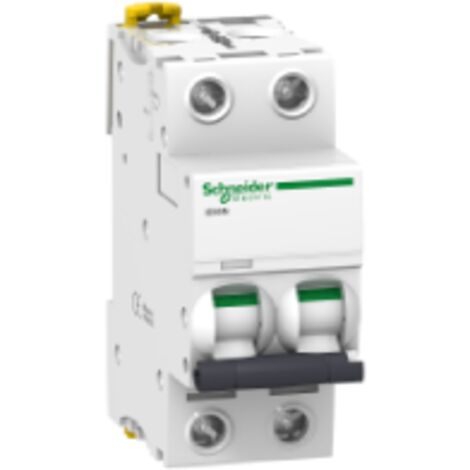

- MarqueSCHNEIDER ELECTRIC
- Intensité courant20 A
- Quantité par pack1
- Courbe de déclenchementB
- Fonction du disjoncteurBipolaire
- Hauteur85 mm
- Indice de protectionIP20
- Intensité nominaleAC
- MatièresPlastique
- Nombre de pôle(s)2
- Poids250 g
- Profondeur78.5 mm
- Tension électrique400 V
- Type de disjoncteurCoupe circuit
- Réf. ManoManoME197972
- MMID719182324871
- Réf. fabricantSCH A9F76220
- EAN3606480093692
Questions fréquentes
Oui, ce dispositif est conçu pour un montage sur rail DIN, avec une largeur de 4 pas de 9 mm, ce qui le rend compatible avec les installations électriques utilisant ce type de fixation.
La capacité de coupure en cas de court-circuit est de 6000 A, ce qui garantit une protection efficace des circuits électriques dans des environnements industriels et tertiaires.
Cet équipement est compatible avec des accessoires tels que les peignes du système spécifique, les auxiliaires de réarmement, de déclenchement, les télécommandes, ainsi que les capteurs d'énergie compatibles.
Réponses générées par IA à partir des informations vendeur
