Description générale

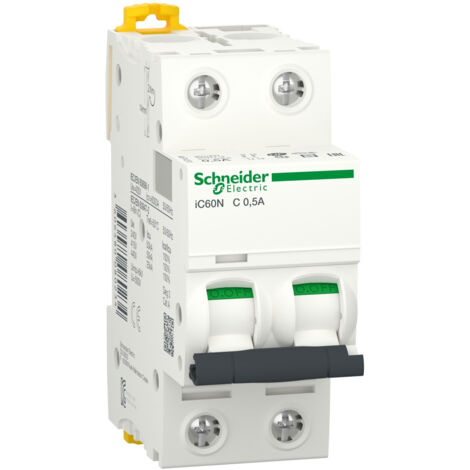

Le disjoncteur bipolaire Schneider A9F74270, de calibre 0,5A, est conçu pour assurer la protection des installations électriques dans les bâtiments industriels et tertiaires. Fabriqué en France, il fait partie de la gamme Acti9 iC60N et est équipé de bornes à vis, permettant une connexion facile avec des fils rigides de 1 à 25 mm² et des fils souples de 1 à 16 mm². Ce disjoncteur offre un pouvoir de coupure de 50kA et est compatible avec des peignes électriques au pas de 18mm.Spécifications techniques
- Calibre : 0,5A
- Nombre de pôles : 2
- Pouvoir de coupure : 50kA (NF EN60947-2), 6kA (NF EN60898-1)
- Dimensions : 36mm (L) x 85mm (H) x 78,5mm (P)
- Poids : 0,25kg
- Température de fonctionnement : -35°C à 70°C
- Température de stockage : -40°C à 85°C
- Degré de protection : IP20 (selon CEI 60529), IP40 en coffret
- Durée de vie électrique : 10 000 cycles
- Durée de vie mécanique : 20 000 cycles
- Couleur : Blanc (RAL9003)
- Largeur : 4 pas de 9mm
- Fréquence du réseau : 50/60 Hz
- Tension d'isolation nominale (Ui) : 500VCA
- Classe de limitation : 3 (selon EN/IEC60898-1)
- Degré de pollution : 3
- Catégorie de surtension : IV
Compatibilité et accessoires
- Compatible avec des peignes électriques au pas de 18mm
- Accessoires disponibles : peignes du système Acti9, auxiliaires de réarmement, de déclenchement et télécommandes
- Capteurs d'énergie Power Tag intégrables
Installation
- Mode d'installation : Fixe sur rail DIN
- Support de montage : Rail DIN
- Type de raccordement : Terminal simple, haut ou bas
Utilisation
- Protection des départs électriques
- Surveillance et contrôle des installations électriques
