Description générale

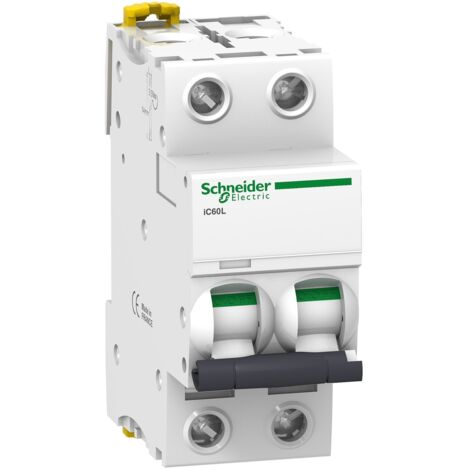

L'Acti9 iC60L 2P 4A est un disjoncteur modulaire conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. Avec une largeur de 4 pas de 9 mm, il se monte facilement sur rail DIN. Ce disjoncteur est livré en emballage individuel et comprend une notice simplifiée pour une installation rapide. Les obturateurs IP20B sont rapides et ergonomiques, facilitant ainsi l'utilisation.Spécifications techniques
- Fréquence du réseau : 50/60 Hz
- Limite de déclenchement magnétique : 12 x In +/- 20 %
- Pouvoir assigné de coupure de service en court-circuit : 100 kA
- Tension assignée d'isolement : 500 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 6 kV
- Classe de limitation : 3
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
- Poids : 0,25 kg
- Dimensions : Hauteur 85 mm, Largeur 36 mm, Profondeur 78,5 mm
Compatibilité et accessoires
- Compatible avec le bloc de distribution du peigne de jeu de barres
- Accessoires disponibles : peignes du système Acti9, auxiliaires de réarmement, de déclenchement et télécommandes
- Capteurs d'énergie Power Tag intégrés pour une sécurité accrue
Installation
- Mode d'installation : Fixe sur rail DIN
- Mode de raccordement : Terminal simple, haut ou bas
- Fil rigide : 1...25 mm² max
- Fil souple : 1...16 mm² max
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 2 N.m
Utilisation
Le disjoncteur Acti9 iC60L 2P 4A est conçu pour protéger les circuits électriques, offrant une surveillance et un contrôle efficaces des installations. Il est idéal pour une utilisation dans des environnements industriels et tertiaires.
Autres informations
Le disjoncteur répond à la norme NF EN 60947-2.
