Description générale

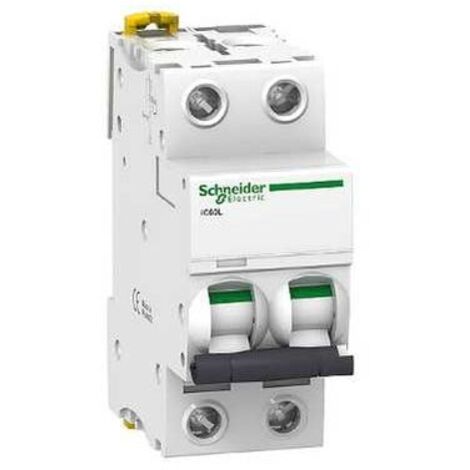

L'Acti9 iC60L 2P 2A est un disjoncteur modulaire conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. Il est facile à installer sur rail DIN et est livré avec une notice simplifiée. Ce disjoncteur offre une protection efficace grâce à son mécanisme à fermeture rapide, améliorant ainsi sa durée de vie.Spécifications techniques
- Fréquence du réseau : 50/60 Hz
- Limite de déclenchement magnétique : 3 x In +/- 20 %
- Pouvoir assigné de coupure de service en court-circuit : 100 kA (100 % x Icu) pour 12...133 V CA, 20 kA pour 72...125 V CC, 70 kA pour 440 V CA
- Tension assignée d'isolement : 500 V CA
- Tension assignée de tenue aux chocs : 6 kV
- Classe de limitation : 3
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
- Couleur : Blanc (RAL9003)
- Dimensions : 36 mm (L) x 85 mm (H) x 78,5 mm (P)
- Poids : 0,25 kg
- Degré de pollution : 3
- Catégorie de surtension : IV
- Température de fonctionnement : -35°C à 70°C
- Température de stockage : -40°C à 85°C
- Degré de protection : IP20 et IP40 en coffret
Compatibilité et accessoires
- Compatible avec les blocs de distribution du peigne de jeu de barres
- Accessoires disponibles : peignes du système Acti9, auxiliaires de réarmement, de déclenchement et télécommandes
- Capteurs d'énergie Power Tag compatibles
Installation
- Mode d'installation : Fixe
- Support de montage : Rail DIN
- Largeur : 4 pas de 9 mm
