Description générale

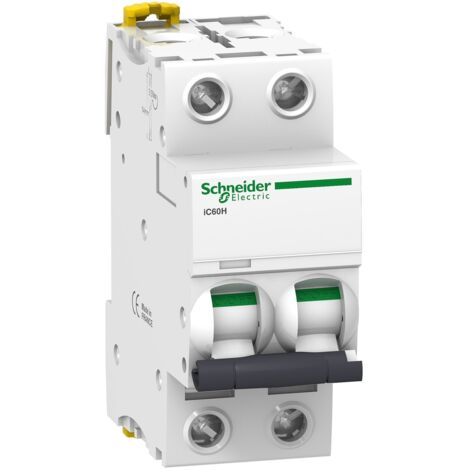

L'Acti9 iC60H est un disjoncteur modulaire 2 pôles de 6A, conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. Il se monte facilement sur un rail DIN et est livré en emballage individuel avec une notice simplifiée. Ce disjoncteur offre une installation aisée grâce à ses obturateurs IP20B rapides et ergonomiques.Spécifications techniques
- Fréquence du réseau : 50/60 Hz
- Limite de déclenchement magnétique : 8 x In +/- 20%
- Pouvoir assigné de coupure de service en court-circuit : 15 kA
- Tension assignée d'isolement : 500 V CA
- Tension assignée de tenue aux chocs : 6 kV
- Classe de limitation : 3
- Dimensions : 36 mm (L) x 85 mm (H) x 78,5 mm (P)
- Poids : 0,25 kg
- Durée de vie électrique : 10 000 cycles
- Durée de vie mécanique : 20 000 cycles
- Température de fonctionnement : -35°C à 70°C
- Température de stockage : -40°C à 85°C
- Degré de pollution : 3
- Catégorie de surtension : IV
- Couleur : Blanc (RAL9003)
- Degré de protection : IP20 sur les borniers
Compatibilité et accessoires
- Compatible avec les blocs de distribution du peigne de jeu de barres
- Accessoires disponibles : peignes du système Acti9, auxiliaires de réarmement, de déclenchement et télécommandes
- Capteurs d'énergie Power Tag conçus pour s'intégrer à la gamme Acti9 iC60
Installation
- Mode d'installation : Fixe
- Support de montage : Rail DIN
- Mode de raccordement : Terminal simple, haut ou bas, pour fils rigides de 1 à 25 mm²
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 2 N.m
Utilisation
- Protège les circuits électriques contre les surcharges et les courts-circuits
- Signalisation locale : Indicateur de déclenchement
