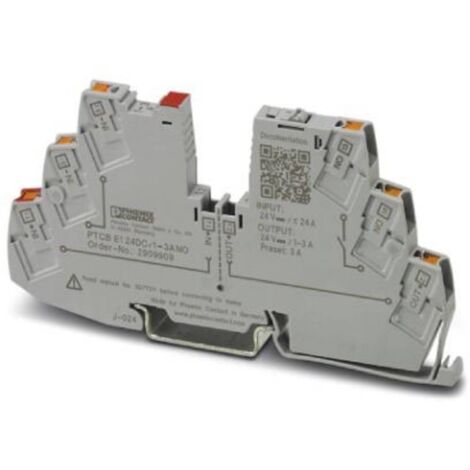

Phoenix Contact 2909909 PTCB E1 24DC/1-3A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Classe de inflammabilité UL 94 : V-0
Type de montage : rail support : 35 mm
Nombre de pôles: 1.
Indice de protection: III
Forme : module de rail porteur monobloc
Type de fusible : électronique
Tension nominale : 0,5 kV
Tension de fonctionnement : 18 V/DC 27,5 V DC
Tension de mesure : 24 V DC
Courant nominal EN : 24 A DC (courant total en entrée)
Élément Fail-Safe : 4 A DC
Degré d'efficacité : 99 %
Courant de repos I0 : type. 12 ma
Puissance dissipée : type. 0,3 W (au ralenti)
Temps d'attente après l'arrêt d'un canal : 5 s (en cas de surcharge/court-circuit)
Température : 21 A (courant total à 60 °C)
Type de déclenchement : E (électronique)
Préfusible nécessaire : pas nécessaire, élément de sécurité intégrée
Résistance à la tension : max. 35 V DC (circuit de charge)
Chute de tension : 0,06 V (à 2 A)
Durée d'arrêt du circuit de charge : ≤ 10 ms (en cas de court-circuit 2,0 x IN)
Section de conducteur rigide : 0,2 mm²... 4 mm²
Section de conducteur AWG: 24... 14
Section de conducteur flexible avec Embout de câble avec Manchon en plastique : 0,2 mm²... 2,5 mm²
Section de conducteur flexible avec Embout de câble sans manchon en plastique : 0,2 mmm²... 2,5 mm²
TENSION DE FONCTIONNEMENT DC : 0 V DC... 30 V DC
Courant de fonctionnement DC : 100 ma DC

Informations techniques

Connexion (composants) : Push-In
Couleur : gris (signalisation)
Dimensions produit, hauteur : 105.8 mm
Dimensions produit, largeur : 6.2 mm
Données techniques complémentaires : Classe de inflammabilité UL 94 : V-0 Type de montage : rail support : 35 mm Nombre de pôles: 1. Indice de protection: III Forme : module de rail porteur monobloc Type de fusible : électronique Tension nominale : 0,5 kV Tension de fonctionnement : 18 V/DC 27,5 V DC Tension de mesure : 24 V DC Courant nominal EN : 24 A DC (courant total en entrée) Élément Fail-Safe : 4 A DC Degré d'efficacité : 99 % Courant de repos I0 : type. 12 ma Puissance dissipée : type. 0,3 W (au ralenti) Temps d'attente après l'arrêt d'un canal : 5 s (en cas de surcharge/court-circuit) Température : 21 A (courant total à 60 °C) Type de déclenchement : E (électronique) Préfusible nécessaire : pas nécessaire, élément de sécurité intégrée Résistance à la tension : max. 35 V DC (circuit de charge) Chute de tension : 0,06 V (à 2 A) Durée d'arrêt du circuit de charge : ≤ 10 ms ( en cas de court-circuit 2,0 x IN) Section de conducteur rigide : 0,2 mm²... 4 mm² Section de conducteur AWG: 24... 14 Section de conducteur flexible avec Embout de câble avec Manchon en plastique : 0,2 mm²... 2,5 mm² Section de conducteur flexible avec Embout de câble sans manchon en plastique : 0,2 mmm²... 2,5 mm² TENSION DE FONCTIONNEMENT DC : 0 V DC... 30 V DC Courant de fonctionnement DC : 100 ma DC
Indice de protection : IP20
Longueur : 55.6 mm
Modèle (général) : Disjoncteur électronique
Température (max.) : -30 °C
Température (min.) : +60 °C
Type de contact (LOV) : 1 NO (T)

Les applications sont faciles à mettre en place car elles peuvent être pontées vers le programme de bornes en série CLIPLINE complet. Construction personnalisée pour une protection adaptée, en fonction de vos besoins. Ce texte a été traduit par une machine.
