Description générale

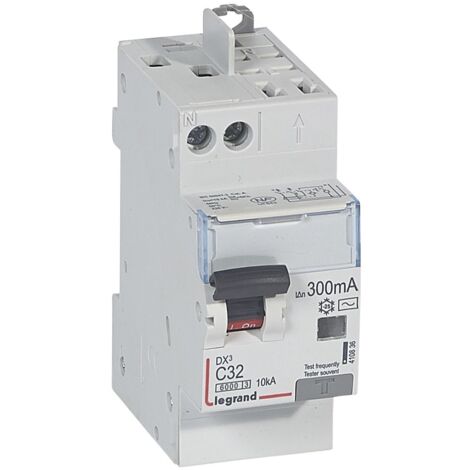

Le disjoncteur différentiel monobloc DX³ 6000 10kA de Legrand est conçu pour la protection des circuits électriques, garantissant la sécurité des personnes et des installations contre les défauts d'isolement. Ce modèle est équipé d'une arrivée haute par bornes à vis et d'une sortie haute par bornes automatiques, avec une intensité nominale de 32A et une sensibilité de 300mA. Il est idéal pour une utilisation dans des environnements résidentiels et tertiaires.Spécifications techniques
- Nombre de pôles : 2
- Nombre de pôles protégés : 1
- Tension : 230 V
- Calibre/courant nominal assigné (In) : 32 A
- Sensibilité / courant de défaut nominal (IΔn) : 0.3 A
- Type de différentiel : AC
- Pouvoir de coupure assigné selon EN 61009 : 6 kA
- Pouvoir de coupure nominal selon IEC 60947-2 (Icu) : 10 kA
- Pouvoir de coupure nominal selon EN 61009-1 (Icn) : 6 kA
- Tenue au courant de choc : 0.25 kA
- Type de tension : AC
- Fréquence : 50 Hz
- Courbe : C
- Pôle neutre sectionné simultanément : Oui
- Avec dispositif de verrouillage : Oui
- Degré de pollution : 2
- Largeur en nombre de modules : 2
- Profondeur d'encastrement : 44 mm
- Montage encastré : Oui
- Immunisé contre déclenchements intempestifs : Non
- Classe de protection (IP) : IP20
- Section de raccordement câble rigide : 0.75-16 mm²
- Section de raccordement câble souple : 0.75-10 mm²
Utilisation
Ce disjoncteur est équipé d'un porte-étiquette pour un repérage visuel simple et rapide du circuit protégé. Il offre une indication visuelle immédiate du statut ON et OFF grâce à un indicateur vert et rouge sur la manette, ainsi qu'une visualisation de déclenchement sur défaut différentiel par un voyant jaune en face avant.Autres informations
La gamme DX³ inclut également des disjoncteurs différentiels, des interrupteurs différentiels et des auxiliaires pour le déclenchement à distance des disjoncteurs. Le disjoncteur DX³ STOP ARC limite le risque d'incendie causé par des défauts d'arc électrique.
