Disjoncteur de surintensité iLuve WNP B 16A 3P B 16 3P 3M 6KA AM-N12120-00

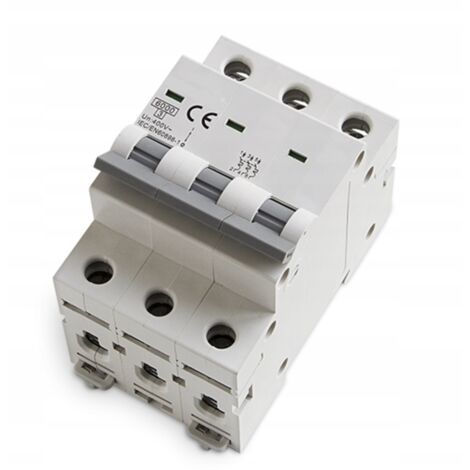

iLuve WNP B 16A 3P – Disjoncteur miniature B16, 3P, 3M, 6 kA (AM-N12120-00)

Le disjoncteur miniature iLuve WNP (MCB) est utilisé pour protéger les installations électriques contre les effets des surcharges et des courts-circuits. La version tripolaire (3P) est conçue pour les circuits triphasés dans les tableaux électriques. La caractéristique B convient aux circuits à faibles courants d'appel (par exemple, éclairage, circuits de prises classiques). Principaux avantages : Caractéristique B – déclenchement rapide à faibles courants de court-circuit. Protection contre les surcharges et les courts-circuits des câbles et appareils. Pouvoir de coupure : 6 kA. Indice de protection : IP20. Conformité aux normes : EN 60898-1 / IEC 60898-1. Données techniques : Modèle/série : iluve WNP. Type : disjoncteur miniature (MCB). Caractéristiques : B. Courant nominal : [à compléter]. (In): 16 A

• Nombre de pôles : 3P
• Largeur en modules : 3M
• Tension nominale (Un): 400 V~
• Capacité de court-circuit : 6 kA
• Degré de protection : IP20
• Dimensions (typiques pour la série 3P) : hauteur env. 82,8 mm ; largeur env. 52,8 mm ; profondeur env. 71 mm
• Index / désignation : AM-N12120-00

Application

• Protection des circuits triphasés dans les tableaux de distribution
• Installations domestiques et commerciales - circuits à faible courant d'appel
• Protection des câbles et des appareils contre les effets des courts-circuits et des surcharges

Remarque : Le choix du disjoncteur (16 A) et de sa caractéristique (B) doit être cohérent avec la conception de l'installation et la section des câbles.
