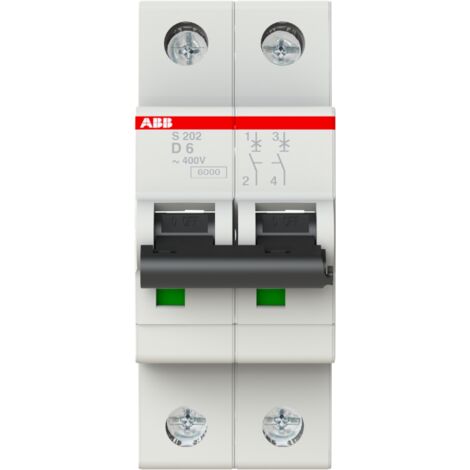

Informations produit
Description
TechniqueNormes : IEC/EN 60898-1 IEC/EN 60947-2 UL 1077Caractéristique de déclenchement : DTension opérationnelle nominale : acc. à IEC 60898-1 400 V AC acc. à IEC 60898-1 400 V acc. à IEC 60947-2 440 V ACTension de fonctionnement : Maximum (Incl. Tolérance) 125 V DC Maximum (Incl. Tolérance) 440 V AC Minimum 12 V AC Minimum 12 V DCTension d'isolation nominale (Ui) : acc. à IEC/EN 60664-1 440 VTension nominale de tenue aux impulsions (Uimp) : 4 kV à 2000 m 5 kV au niveau de la mer 6,2 kVTension de test diélectrique : 50/60 Hz, 1 min : 2 kVType de tension d'entrée : AC/DCCourant nominal (in) : 6 ACapacité nominale de court-circuit : (AC) 6 kA (DC) 6 kA (400 V AC) 6 kA (400 V) 6 kACapacité nominale de rupture de court-circuit ultime (Icu) : (125 V CC) 10 kA (230 V CA) 20 kA (400 V CA) 10 kA (440 V CA) 10 kA (48 V CC) 20 kA (230 V) 20 kA (400 V) 10 kACourant de court-circuit conditionnel nominal (Inc) : (230 V) 20 kA (400 V) 20 kACapacité de coupure de court-circuit (Ics) : (230 V CA) 15 kA (400 V CA) 7,5 kA (440 V CA) 7,5 kAFréquence nominale (f) : 50 / 60 HzPerte de puissance : 3,8 W aux conditions de fonctionnement nominales par pôle 1,9 WConnexion d'alimentation : ArbitraireIndication de la position de contact : rouge ON / vert OFFClasse de limitation d'énergie : 3Endurance électrique : 20000 AC cycleEndurance mécanique : 20000 cycleNombre de poteaux protégés : 2Nombre de pôles : 2Catégorie de surtension : IIICouple de serrage : 2,8 N mType de montage : DIN-RailType de borne à vis : Failsafe Bi-directionnel Cylinder-lift TerminalMarquage de l'actionneur : I / OMatériau de l'actionneur : Groupe d'isolation II, noir, scellableMatériau du boîtier : Groupe d'isolation II, RAL 7035Montage sur rail DIN : TH35-15 (rail de montage 35 x 15 mm) selon IEC 60715 TH35-7.5 (rail de montage 35 x 7.5 mm) selon IEC 60715Position de montage : toutTournevis recommandé : Pozidriv 2Accessoires disponibles : OuiCapacité de raccordement : Jeu de barres 10 / 10 mm² Flexible avec virole 0,75 ... 25 mm² Flexible 0,75 ... 25 mm² Rigide 0,75 ... 35 mm² Rigide 0,75 ... 35 mm² Toronné 0,75 ... 35 mm²Taille d'installation : acc. à DIN 43880 1Longueur de dénudage : 12,5 mmType de borne : Bornes à visUL/CSA techniqueUL/CSA : 110 V DC 480Y/277 V ACCapacité nominale d'interruption jusqu'à UL1077 : (277 V CA) 6 kA (480 Y / 277 V CA) 6 kA (240 V) 10 kACapacité de connexion UL/CSA : Busbar 18-8 AWG Conducteur 18-4 AWGCouple de serrage UL/CSA : 18 po lb
Caractéristiques
- MarqueABB
- Intensité courant6 A
- Quantité par pack1
- Courbe de déclenchementD
- Fonction du disjoncteurBipolaire
- Hauteur18 mm
- Indice de protectionIP20
- Intensité nominaleAC
- Largeur62 mm
- MatièresPlastique
- Mode de pose électricitéApparent
- Nombre de module(s)2
- Nombre de pôle(s)2
- Poids114 g
- Réseau électriqueMonophasé
- Tension électrique400 V
- Type de connecteurBipolaire
- Type de disjoncteurCoupe circuit
- Type de port connectiqueDIN
- Réf. ManoManoME18163656
- MMID787840577682
- Réf. fabricant2CDS252001R0061
- EAN4016779530545
Questions fréquentes
Oui, ce disjoncteur est conçu pour résister à des tensions de tenue aux impulsions allant jusqu'à 6,2 kV, ce qui le rend adapté aux environnements avec des impulsions électriques élevées.
Un tournevis Pozidriv 2 est recommandé pour l'installation afin de garantir un serrage optimal des bornes.
Oui, ce dispositif peut être monté dans toutes les positions, ce qui offre une grande flexibilité lors de l'installation.
Réponses générées par IA à partir des informations vendeur
