Description générale

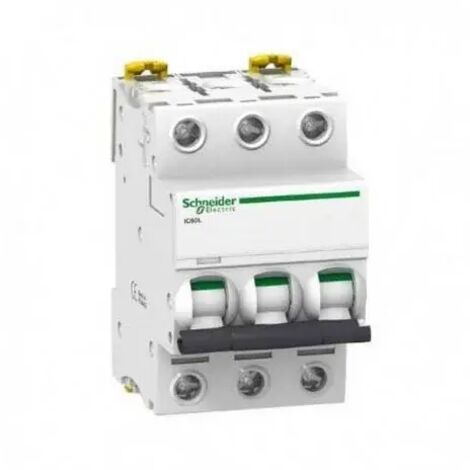

Le disjoncteur Schneider A9F95306, de la gamme Acti9 iC60L, est un dispositif de protection électrique conçu pour sécuriser les circuits des bâtiments industriels et tertiaires. Avec une capacité de 6 A et une configuration 3P, il protège les équipements électriques contre les risques d’incendie en cas de court-circuit ou de surcharge.Spécifications techniques
- Tension assignée d'isolement : 500 V CA 50/60 Hz
- Tension assignée de tenue aux chocs : 6 kV
- Pouvoir assigné de coupure de service en court-circuit : 35 kA
- Limite de déclenchement magnétique : 12 x In +/- 20 %
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
- Dimensions : 85 mm (hauteur) x 54 mm (largeur) x 78,5 mm (profondeur)
- Poids : 0,375 kg
- Couleur : Blanc
- Mode de raccordement : Terminal simple, haut ou bas
- Section de câble max. : 25 mm² (rigide), 16 mm² (souple)
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 2 N.m
Compatibilité et accessoires
- Compatible avec les blocs de distribution du peigne de jeu de barres
- Accessoires disponibles : Peignes du système Acti9, auxiliaires de réarmement, de déclenchement et télécommandes
- Capteurs d'énergie Power Tag intégrables
Installation
- Mode d'installation : Fixe sur rail DIN
- Largeur : 6 pas de 9 mm
Utilisation
Le disjoncteur Acti9 iC60L 3P 6A est conçu pour protéger, surveiller et contrôler les installations électriques, offrant ainsi une sécurité accrue dans les environnements industriels et tertiaires.Autres informations
- Emballage individuel
- Notice simplifiée fournie
- Obturateurs IP20B rapides et ergonomiques pour une installation facile
- Conforme à la norme NF EN 60947-2
