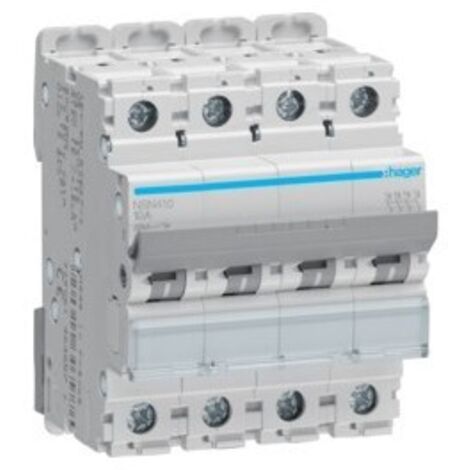

Disjoncteur 4P 25kA courbe D 10A 4 modules HAGER NSN410
Dont éco-participation : 0,10 € TTC
Vendu par Milea Habitat et 1 autre marchand
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Disjoncteur 4 Pôles 25kA courbe D 10A 4 modules HAGER NSN410
Architecture
Position du neutre:
sans neutre
Nombre de pole protégé:
4
Nombre de pôles:
4 P
Type de pôles:
4 P
Avec pole de Neutre coupé:
non
Mode de fixation:
rail DIN
Courbe:
D
Commandes & indicateurs
Avec indicateur de défaut:
non
Connectivité
Alignement des bornes basses pour produits modulaires:
Bornes alignées
Alignement des bornes hautes pour produits modulaires:
Bornes alignées
Principales caractéristiques électriques
Fréquence assignée:
50/60 Hz
Type de tension d'alimentation:
AC
Tension assignée d'emploi Ue:
415 V
Tension
Seuil minimal de tension d'emploi (Ue min):
12 V
Tension assignée d'isolement:
500 V
Tension assignée de tenue aux chocs:
6000 V
Intensité du courant
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2):
3 kA
Valeur du seuil mini/max de fonctionnement magnétique en alternatif:
10/14,4 In
Valeur du seuil min/maxi du fonctionnement magnétique DC:
10/30 In
Valeur du seuil mini/max de fonctionnement thermique en alternatif:
1,13/1,45 In
Valeur du seuil min/maxi du fonctionnement thermique DC:
1,13/1,45 In
Courant / température
Courant assigné à -15°C:
12,28 A
Courant assigné à -20°C:
12,51 A
Courant assigné à 0°C:
11,57 A
Courant assigné à 10°C:
11,07 A
Courant assigné à -10°C:
12,05 A
Courant assigné à 15°C:
10,81 A
Courant assigné à 20°C:
10,55 A
Courant assigné à 25°C:
10,28 A
Courant assigné à -25°C:
12,73 A
Courant assigné à 30°C:
10 A
Courant assigné à 35°C:
9,61 A
Courant assigné à 40°C:
9,21 A
Courant assigné à 45°C:
8,78 A
Courant assigné à 5°C:
11,32 A
Courant assigné à -5°C:
11,81 A
Courant assigné à 50°C:
8,33 A
Courant assigné à 55°C:
7,86 A
Courant assigné à 60°C:
7,36 A
Courant assigné à 65°C:
6,82 A
Courant assigné à 70°C:
6,24 A
Coefficient de correction du courant
Coefficient de correction du déclenchement magnétique à 100Hz:
1,1
Coefficient de correction du déclenchement magnétique à 200Hz:
1,2
Coefficient de correction du déclenchement magnétique à 400Hz:
1,5
Coefficient de correction du déclenchement magnétique à 60Hz:
1
Coefficient de correction du courant nominal pour 2 appareils juxtaposés:
1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés:
0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés:
0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés:
0,85
Puissance
Puissance dissipée par pôle à In:
2,1 W
Puissance dissipée totale sous IN:
8,29 W
Endurance
Endurance électrique en nombre de cycles:
4000
Endurance mécanique nombre de manoeuvres:
20000
Dimensions
Profondeur produit installé:
70 mm
Hauteur produit installé:
83 mm
Largeur produit installé:
70 mm
Installation, montage
Type de raccordement haut pour produits modulaires:
Borne à vis
Couple de serrage:
2,8Nm
Type de loquet bas pour produits modulaires:
Plastique
Type de loquet haut pour produits modulaires:
Non applicable
Type de raccordement bas pour produits modulaires:
Borne biconnect
Démontabilité basse pour produits modulaires:
oui
Démontabilité haute pour produits modulaires:
oui
Connexion
Type de connexion:
cage à vis
Section de raccordement des bornes amont et aval à vis, en câble souple:
1/25 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide:
1/35 mm²
Equipement
Accessoriable:
oui
Standards
Texte norme:
IEC 60947-2
Directive européenne RoHs:
conformité volontaire
Directive européenne WEEE:
concerné
Sécurité
Indice de protection IP:
IP20
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2:
2
Altitude:
2000 m
Température de stockage:
-25 à 80 °C
Tropicalisation/humidité/Exécution:
tous climats
Caractéristiques
- MarqueHAGER
- Hauteur83 mm
- Intensité courant10 A
- Fréquence60 Hz
- MatièresPlastique
Questions fréquentes
Cet équipement a une capacité de coupure de 25 kA, ce qui est crucial pour protéger les circuits électriques contre les courts-circuits et les surcharges. Une capacité de coupure élevée permet de garantir une sécurité accrue dans les installations nécessitant une protection efficace.
Le courant nominal de cet appareil est de 10 A. Cela signifie qu'il est conçu pour gérer des charges électriques jusqu'à cette intensité, ce qui est essentiel pour éviter les surcharges et assurer un fonctionnement sûr dans les installations électriques.
La connexion de cet appareil se fait par un système à vis, et il est recommandé de l'installer sur un rail DIN. Ce mode de pose assure une installation sécurisée et conforme aux normes électriques.
