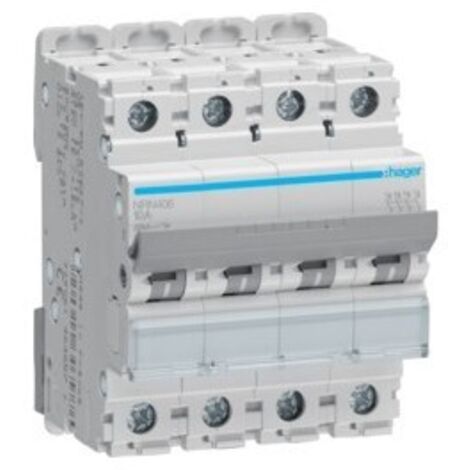

Disjoncteur 4 Pôles 25kA courbe C 6A 4 modules HAGER NRN406
Dont éco-participation : 0,10 € TTC
Vendu par Milea Habitat et 1 autre marchand
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Disjoncteur 4 Pôles 25kA courbe C 6A 4 modules HAGER NRN406
nombre de pôles (total) 4
nombre de pôles protégés 4
Calibre 6 A
Le disjoncteur Hager NRN406 d'une capacité de 6 ampères est conçu pour protéger les circuits électriques contre les surcharges et courts-circuits. Sa capacité de coupure est de 25kA et sa courbe C
Position du neutre:
sans neutre
Nombre de pole protégé:
4
Nombre de pôles:
4 P
Type de pôles:
4 P
Avec pole de Neutre coupé:
non
Mode de fixation:
rail DIN
Courbe:
C
Commandes & indicateurs
Avec indicateur de défaut:
non
Connectivité
Alignement des bornes basses pour produits modulaires:
Bornes alignées
Alignement des bornes hautes pour produits modulaires:
Bornes alignées
Principales caractéristiques électriques
Fréquence assignée:
50/60 Hz
Type de tension d'alimentation:
AC
Tension assignée d'emploi Ue:
415 V
Tension
Seuil minimal de tension d'emploi (Ue min):
12 V
Tension assignée d'isolement:
500 V
Tension assignée de tenue aux chocs:
6000 V
Intensité du courant
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2):
3 kA
Valeur du seuil mini/max de fonctionnement magnétique en alternatif:
5/10 In
Valeur du seuil min/maxi du fonctionnement magnétique DC:
5/15 In
Valeur du seuil mini/max de fonctionnement thermique en alternatif:
1,13/1,45 In
Valeur du seuil min/maxi du fonctionnement thermique DC:
1,13/1,45 In
Courant / température
Courant assigné à -15°C:
7,35 A
Courant assigné à -20°C:
7,48 A
Courant assigné à 0°C:
6,93 A
Courant assigné à 10°C:
6,63 A
Courant assigné à -10°C:
7,21 A
Courant assigné à 15°C:
6,48 A
Courant assigné à 20°C:
6,32 A
Courant assigné à 25°C:
6,16 A
Courant assigné à -25°C:
7,61 A
Courant assigné à 30°C:
6 A
Courant assigné à 35°C:
5,81 A
Courant assigné à 40°C:
5,61 A
Courant assigné à 45°C:
5,41 A
Courant assigné à 5°C:
6,78 A
Courant assigné à -5°C:
7,07 A
Courant assigné à 50°C:
5,19 A
Courant assigné à 55°C:
4,97 A
Courant assigné à 60°C:
4,74 A
Courant assigné à 65°C:
4,5 A
Courant assigné à 70°C:
4,24 A
Coefficient de correction du courant
Coefficient de correction du déclenchement magnétique à 100Hz:
1,1
Coefficient de correction du déclenchement magnétique à 200Hz:
1,2
Coefficient de correction du déclenchement magnétique à 400Hz:
1,5
Coefficient de correction du déclenchement magnétique à 60Hz:
1
Coefficient de correction du courant nominal pour 2 appareils juxtaposés:
1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés:
0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés:
0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés:
0,85
Puissance
Puissance dissipée par pôle à In:
1,36 W
Puissance dissipée totale sous IN:
5,44 W
Endurance
Endurance électrique en nombre de cycles:
4000
Endurance mécanique nombre de manoeuvres:
20000
Dimensions
Profondeur produit installé:
70 mm
Hauteur produit installé:
83 mm
Largeur produit installé:
70 mm
Installation, montage
Type de raccordement haut pour produits modulaires:
Borne à vis
Couple de serrage:
2,8Nm
Type de loquet bas pour produits modulaires:
Plastique
Type de loquet haut pour produits modulaires:
Non applicable
Type de raccordement bas pour produits modulaires:
Borne biconnect
Démontabilité basse pour produits modulaires:
oui
Démontabilité haute pour produits modulaires:
oui
Connexion
Type de connexion:
cage à vis
Section de raccordement des bornes amont et aval à vis, en câble souple:
1/25 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide:
1/35 mm²
Equipement
Accessoriable:
oui
Standards
Texte norme:
IEC 60947-2
Directive européenne RoHs:
conformité volontaire
Directive européenne WEEE:
concerné
Sécurité
Indice de protection IP:
IP20
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2:
2
Classe de limitation d'énergie I²t:
3
Altitude:
2000 m
Température de stockage:
-25 à 80 °C
Tropicalisation/humidité/Exécution:
tous climats
Caractéristiques
- MarqueHAGER
- Intensité courant6 A
- Garantie2 an(s)
- Courbe de déclenchementC
- Fonction du disjoncteurBipolaire
- Fréquence60 Hz
- Hauteur83 mm
- Indice de protectionIP20
- MatièresPlastique
- Mode de pose électricitéRail DIN
- Nombre de pôle(s)4
- Poids940 g
- Pouvoir de coupure25 kA
- Type de connexionÀ vis
- Type de disjoncteurCoupe circuit
- Type de port connectiqueConnexion
- Réf. ManoManoME62277444
- MMID999584490806
- Réf. fabricantHAG NRN406
- EAN3250614645280
Questions fréquentes
La capacité de coupure de cet équipement est de 25 kA. Cela est important car cela détermine la capacité de l'appareil à interrompre un court-circuit, protégeant ainsi les circuits électriques et les appareils connectés contre des dommages potentiels.
Cet appareil utilise une connexion à vis. Cela implique que l'installation nécessite des compétences en électricité pour assurer un bon serrage des connexions, garantissant ainsi la sécurité et la fiabilité du circuit.
Le mode de pose recommandé pour cet équipement est sur rail DIN. Cela est crucial car cela permet une installation standardisée et sécurisée, facilitant également l'accès pour la maintenance et les éventuelles modifications.
