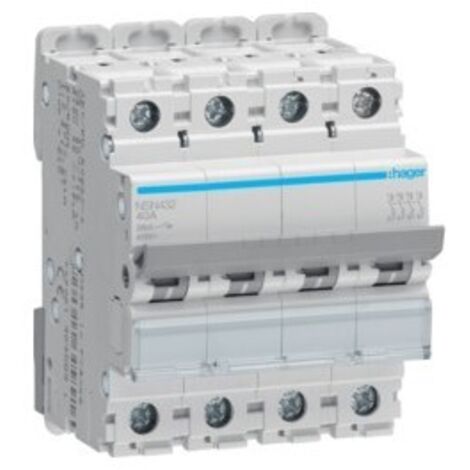

Disjoncteur 4P 20kA courbe D - 32A 4 modules HAGER NSN432
Dont éco-participation : 0,07 € TTC
15 € offerts dès 250 €
avec le code
avec le code
Vous achetez pour votre entreprise ?
+10% offert sur votre 1ère commande
Tarifs négociés HT jusqu'à -20%
Vendu par D & D et 1 autre marchand
Souvent achetés ensemble
Informations produit
Description
Disjoncteur 4 Pôles 20kA courbe D 32A 4 modules HAGER NSN432
Position du neutre:
sans neutre
Nombre de pole protégé:
4
Nombre de pôles:
4 P
Type de pôles:
4 P
Avec pole de Neutre coupé:
non
Mode de fixation:
rail DIN
Courbe:
D
Compatibilité
Compatible avec montage Rail DIN:
oui
Commandes & indicateurs
Avec indicateur de défaut:
non
Connectivité
Alignement des bornes basses pour produits modulaires:
Bornes alignées
Alignement des bornes hautes pour produits modulaires:
Bornes alignées
Principales caractéristiques électriques
Type de tension d'alimentation:
AC
Tension assignée d'emploi Ue:
415 V
Tension
Tension assignée d'isolement:
500 V
Tension maxi d'utilisation:
415 V
Tension assignée de tenue aux chocs:
6000 V
Intensité du courant
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2:
20 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1:
10 kA
Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1:
10 kA
Pouvoir de coupure assigné Icn sous 240V AC selon IEC 60898-1:
10 kA
Pouvoir de coupure assigné Icn sous 380V AC selon IEC 60898-1:
10 kA
Pouvoir de coupure assigné Icn sous 415V AC selon IEC 60898-1:
10 kA
Pouvoir de coupure de service Ics AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 220V AC selon IEC 60947-2:
15 kA
Pouvoir de coupure de service Ics sous 230V AC selon IEC 60947-2:
15 kA
Pouvoir de coupure de service Ics sous 240V AC selon IEC 60947-2:
15 kA
Pouvoir de coupure de service Ics sous 380V AC selon IEC 60947-2:
7,5 kA
Pouvoir de coupure de service Ics sous 400V AC selon IEC 60947-2:
7,5 kA
Pouvoir de coupure de service Ics sous 415V AC selon IEC 60947-2:
7,5 kA
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2):
3 kA
Pouvoir de coupure sur 1 pôle en IT 415V (NF EN 60947-2):
3 kA
Pouvoir de coupure de service Ics sous 220V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 230V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 240V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 380V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 400V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 415V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure ultime Icu sous 220V AC selon IEC 60947-2:
40 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2:
40 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2:
40 kA
Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-2:
20 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2:
20 kA
Valeur du seuil mini/max de fonctionnement magnétique en alternatif:
10/20 In
Valeur du seuil min/maxi du fonctionnement magnétique DC:
10/30 In
Valeur du seuil mini/max de fonctionnement thermique en alternatif:
1,13/1,45 In
Valeur du seuil min/maxi du fonctionnement thermique DC:
1,13/1,45 In
Courant / température
Courant assigné à -15°C:
37,86 A
Courant assigné à -20°C:
38,45 A
Courant assigné à 0°C:
36,01 A
Courant assigné à 10°C:
34,73 A
Courant assigné à -10°C:
37,25 A
Courant assigné à 25°C:
32,7 A
Courant assigné à -25°C:
39,04 A
Courant assigné à 30°C:
32 A
Courant assigné à 35°C:
31,26 A
Courant assigné à 40°C:
30,5 A
Courant assigné à 45°C:
29,72 A
Courant assigné à 5°C:
35,37 A
Courant assigné à -5°C:
36,64 A
Courant assigné à 50°C:
28,92 A
Courant assigné à 55°C:
28,1 A
Courant assigné à 60°C:
27,26 A
Courant assigné à 65°C:
26,38 A
Courant assigné à 70°C:
25,48 A
Courant assigné à 0°C selon IEC 60947-2:
39,71 A
Courant assigné à 10°C selon IEC 60947-2:
38,29 A
Courant assigné à -10°C selon IEC 60947-2:
41,08 A
Courant assigné à 15°C selon IEC 60947-2:
37,56 A
Courant assigné à -15°C selon IEC 60947-2:
41,74 A
Courant assigné à 20°C selon IEC 60947-2:
36,82 A
Courant assigné à -20°C selon IEC 60947-2:
42,4 A
Courant assigné à 25°C selon IEC 60947-2:
36,06 A
Courant assigné à -25°C selon IEC 60947-2:
43,05 A
Courant assigné à 30°C selon IEC 60947-2:
35,29 A
Courant assigné à 35°C selon IEC 60947-2:
34,49 A
Courant assigné à 40°C selon IEC 60947-2:
33,68 A
Courant assigné à 45°C selon IEC 60947-2:
32,85 A
Courant assigné à 5°C selon IEC 60947-2:
39,01 A
Courant assigné à -5°C selon IEC 60947-2:
40,4 A
Courant assigné à 50°C selon IEC 60947-2:
32 A
Courant assigné à 55°C selon IEC 60947-2:
31,09 A
Courant assigné à 60°C selon IEC 60947-2:
30,16 A
Courant assigné à 65°C selon IEC 60947-2:
29,19 A
Courant assigné à 70°C selon IEC 60947-2:
28,19 A
Coefficient de correction du courant
Coefficient de correction du déclenchement magnétique à 100Hz:
1,1
Coefficient de correction du déclenchement magnétique à 200Hz:
1,2
Coefficient de correction du déclenchement magnétique à 400Hz:
1,5
Coefficient de correction du déclenchement magnétique à 60Hz:
1
Coefficient de correction du courant nominal pour 2 appareils juxtaposés:
1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés:
0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés:
0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés:
0,85
Puissance
Puissance dissipée par pôle à In:
4,42 W
Puissance active maximale dissipée par pôle selon la norme produit:
6 W
Puissance dissipée totale sous IN:
16,5 W
Déclenchement
Temps de réponse à l'ouverture:
7 ms
Endurance
Endurance électrique en nombre de cycles:
4000
Endurance mécanique nombre de manoeuvres:
20000
Dimensions
Profondeur produit installé:
70 mm
Hauteur produit installé:
83 mm
Largeur produit installé:
70 mm
Installation, montage
Type de raccordement haut pour produits modulaires:
Borne à vis
Couple de serrage:
2,8Nm
Type de loquet bas pour produits modulaires:
Plastique
Type de loquet haut pour produits modulaires:
Non applicable
Type de raccordement bas pour produits modulaires:
Borne biconnect
Démontabilité basse pour produits modulaires:
oui
Démontabilité haute pour produits modulaires:
oui
Approprié pour montage encastré:
oui
Connexion
position des cages amont à la livraison:
ouvertes
position des cages aval à la livraison:
ouvertes
Section de raccordement des bornes aval à vis, en câble souple:
1/25 mm²
Section de raccordement des bornes amont à vis, en câble souple:
1/25 mm²
Section de raccord bornes aval en câble rigide:
1/35 mm²
Section de raccordement des bornes amont à vis, en câble rigide:
1/35 mm²
Equipement
Accessoriable:
oui
Standards
Texte norme:
IEC 60947-2
Directive européenne RoHs:
conformité volontaire
Directive européenne WEEE:
concerné
Sécurité
Indice de protection IP:
IP20
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2:
2
Altitude:
2000 m
Température de stockage:
-25 à 80 °C
Tropicalisation/humidité/Exécution:
tous climats
Température
Température de calibration:
50 °C
Caractéristiques
- MarqueHAGER
- Intensité courant32 A
- Courbe de déclenchementD
- Fonction du disjoncteurTripolaire
- Indice de protectionIP20
- MatièresPlastique
- Nombre de pôle(s)4
- Poids980 g
- Pouvoir de coupure20 kA
- Type de disjoncteurCoupe circuit
- Réf. ManoManoME18952883
- MMID125889107526
- Réf. fabricantHAG NSN432
- EAN3250614646546
Questions fréquentes
La capacité de coupure de cet appareil est de 20 kA, ce qui le rend adapté aux installations nécessitant une protection contre des courts-circuits de forte intensité, typiques des environnements tertiaires.
Avec un indice de protection de 20, cet appareil est conçu pour une utilisation en intérieur et ne convient pas aux environnements humides ou exposés à des projections d'eau.
Cet équipement utilise un système de connexion à vis, garantissant une fixation sécurisée des câbles électriques.
