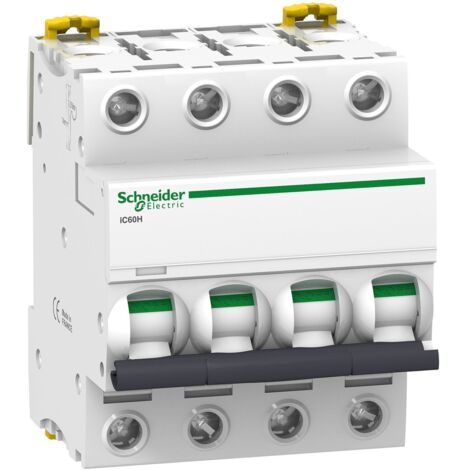

A9f84404 Schneider Ic60h Disjoncteur Tétrapolaire Schneider 4a - 4p - Courbe C - 70ka - à Vis

Disjoncteur 4P 4A courbe C - Schneider A9F84404

Ce disjoncteur tétrapolaire de Calibre 4A est équipé de bornes À vis d'une capacité de 1 à 25mm² en fil rigide et de 1 à 16mm² avec du fil souple avec embouts de câblage.

Le disjoncteur Schneider A9F84404 est compatible avec des peignes électriques au pas de 18mm

Issu de la gamme Acti 9 iC60H de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 70kA selon la norme NF EN60947-2 (industriel et tertiaire) et 10kA selon la norme NF EN60898-1 (habitation).

Le A9F84404 occupe 4 modules de 18mm sur votre tableau électrique.

Ce disjoncteur magnétothermique est fabriqué en France par Schneider et bénéficie d'une certification NF.

Les points clés du disjoncteur A9F84404

• certification NF
• Fabriqué en France
• courbe C
• Bornes À vis
• Fonctionne sur 380V tétrapolaire
• Calibrage 4A

Caractéristiques principales du Disjoncteur triphasé et Disjoncteur triphasé + neutre et Disjoncteur tétrapolaire Schneider de référence A9F84404 :

• Application : Distribution

• Gamme : Acti 9

• Nom du produit : Acti 9 iC60

• Type de produit ou équipement : Disjoncteur miniature

• Nom de l'appareil : IC60H

• Description des pôles : 4P

• Nombre de pôles protégés : 4

• In courant assigné d'emploi : 4 A

• Type de réseau : CCCA

• Type de déclencheur : Thermique-magnétique

• Courbe de déclenchement : C

• Pouvoir de coupure : 10000 A Icn at 400 V AC 50/60 Hz conforming to EN/IEC 60898-115 kA Icu à <= 250 V CC se conformer à EN/CEI 60947-270 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-270 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-270 kA Icu à 100?133 V CA 50/60 Hz se conformer à EN/CEI 60947-270 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-270 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2

• Catégorie d'emploi : Category A conforming to EN 60947-2Catégorie A se conformer à CEI 60947-2

• Aptitude au sectionnement : Yes conforming to EN 60898-1Yes conforming to EN 60947-2Yes conforming to IEC 60898-1Oui se conformer à CEI 60947-2

• Normes : CEI 60947-2EN 60947-2IEC 60898-1EN 60898-1

• Labels qualité : NF

• Complémentaires Fréquence du réseau : 50/60 Hz

• Déclenchement magnétique : 8 x In +/- 20 %

• [Ics] pouvoir assigné de coupure de service en court-circuit : 70 kA 100 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz70 kA 100 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz70 kA 100 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz70 kA 100 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz7500 A 75 % conforming to EN 60898-1 - 400 V AC 50/60 Hz7500 A 75 % conforming to IEC 60898-1 - 400 V AC 50/60 Hz70 kA 100 % se conformer à CEI 60947-2 - 12?133 V CA 50/60 Hz70 kA 100 % se conformer à EN 60947-2 - 12?133 V CA 50/60 Hz50 kA 100 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz15 kA 100 % se conformer à CEI 60947-2 - 180?250 V CC15 kA 100 % se conformer à EN 60947-2 - 180?250 V CC

• Classe de limitation : 3 conforming to EN 60898-13 conforming to IEC 60898-1

• [Ui] tension d'isolement : 500 V AC 50/60 Hz conforming to EN 60947-2500 V CA 50/60 Hz se conformer à CEI 60947-2

• [Uimp] tension assignée de tenue aux chocs : 6 kV conforming to EN 60947-26 kV se conformer à CEI 60947-2

• Coupure pleinement apparente : Oui

• Type de commande : Par maneton

• Indication de tension : Signalisation de déclenchement

• Mode d'installation : Fixe

• Support de montage : Rail DIN

• Compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas: oui

• Pas de 9 mm : 8

• Hauteur : 85 mm

• Largeur : 72 mm

• Profondeur : 78,5 mm

• Poids du produit : 0,5 kg

• Couleur : White

• Endurance mécanique : 20000 cycle

• Endurance électrique : 10000 cycle

• Type de raccordement : Single terminal (top or bottom) 1?25 mm² rigidSingle terminal (top or bottom) 1?16 mm² flexible

• Longueur de dénudage des fils : 14 mm for top or bottom connection

• couple de serrage : 2 N.m top or bottom

• Protection différentielle : Bloc séparé
