Informations produit
Description

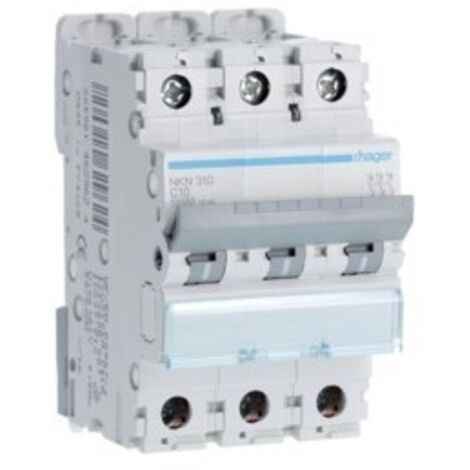

Disjoncteur 3 Pôles 10-15kA courbe C 10A 3 modules HAGER NKN310
Position du neutre:
sans neutre
Nombre de pole protégé:
3
Nombre de pôles:
3 P
Type de pôles:
3 P
Avec pole de Neutre coupé:
non
Mode de fixation:
rail DIN
Courbe:
C
Compatibilité
Compatible avec montage Rail DIN:
oui
Commandes & indicateurs
Avec indicateur de défaut:
non
Connectivité
Alignement des bornes basses pour produits modulaires:
Bornes alignées
Alignement des bornes hautes pour produits modulaires:
Bornes alignées
Principales caractéristiques électriques
Type de tension d'alimentation:
AC
Tension assignée d'emploi Ue:
400 V
Tension
Seuil minimal de tension d'emploi (Ue min):
12 V
Tension assignée d'isolement:
500 V
Tension assignée de tenue aux chocs:
6000 V
Intensité du courant
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2:
15 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1:
10 kA
Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1:
10 kA
Pouvoir de coupure assigné Icn sous 240V AC selon IEC 60898-1:
10 kA
Pouvoir de coupure assigné Icn sous 380V AC selon IEC 60898-1:
10 kA
Pouvoir de coupure assigné Icn sous 415V AC selon IEC 60898-1:
10 kA
Pouvoir de coupure de service Ics AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 220V AC selon IEC 60947-2:
15 kA
Pouvoir de coupure de service Ics sous 230V AC selon IEC 60947-2:
15 kA
Pouvoir de coupure de service Ics sous 240V AC selon IEC 60947-2:
15 kA
Pouvoir de coupure de service Ics sous 380V AC selon IEC 60947-2:
7,5 kA
Pouvoir de coupure de service Ics sous 400V AC selon IEC 60947-2:
7,5 kA
Pouvoir de coupure de service Ics sous 415V AC selon IEC 60947-2:
7,5 kA
Pouvoir de coupure de service Ics sous 220V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 230V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 240V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 380V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 400V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 415V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure ultime Icu sous 220V AC selon IEC 60947-2:
30 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2:
30 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2:
30 kA
Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-2:
15 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2:
15 kA
Valeur du seuil mini/max de fonctionnement magnétique en alternatif:
5/10 In
Valeur du seuil min/maxi du fonctionnement magnétique DC:
7/15 In
Valeur du seuil mini/max de fonctionnement thermique en alternatif:
1,13/1,45 In
Valeur du seuil min/maxi du fonctionnement thermique DC:
1,13/1,45 In
Courant / température
Courant assigné à -15°C:
12,28 A
Courant assigné à -20°C:
12,51 A
Courant assigné à 0°C:
11,57 A
Courant assigné à 10°C:
11,07 A
Courant assigné à -10°C:
12,05 A
Courant assigné à 25°C:
10,28 A
Courant assigné à -25°C:
12,73 A
Courant assigné à 30°C:
10 A
Courant assigné à 35°C:
9,61 A
Courant assigné à 40°C:
9,21 A
Courant assigné à 45°C:
8,78 A
Courant assigné à 5°C:
11,32 A
Courant assigné à -5°C:
11,81 A
Courant assigné à 50°C:
8,33 A
Courant assigné à 55°C:
7,86 A
Courant assigné à 60°C:
7,36 A
Courant assigné à 65°C:
6,82 A
Courant assigné à 70°C:
6,24 A
Courant assigné à 0°C selon IEC 60947-2:
13,15 A
Courant assigné à 10°C selon IEC 60947-2:
12,58 A
Courant assigné à -10°C selon IEC 60947-2:
13,69 A
Courant assigné à 15°C selon IEC 60947-2:
12,29 A
Courant assigné à -15°C selon IEC 60947-2:
13,95 A
Courant assigné à 20°C selon IEC 60947-2:
11,99 A
Courant assigné à -20°C selon IEC 60947-2:
14,21 A
Courant assigné à 25°C selon IEC 60947-2:
11,68 A
Courant assigné à -25°C selon IEC 60947-2:
14,47 A
Courant assigné à 30°C selon IEC 60947-2:
11,36 A
Courant assigné à 35°C selon IEC 60947-2:
11,04 A
Courant assigné à 40°C selon IEC 60947-2:
10,7 A
Courant assigné à 45°C selon IEC 60947-2:
10,36 A
Courant assigné à 5°C selon IEC 60947-2:
12,87 A
Courant assigné à -5°C selon IEC 60947-2:
13,42 A
Courant assigné à 50°C selon IEC 60947-2:
10 A
Courant assigné à 55°C selon IEC 60947-2:
9,43 A
Courant assigné à 60°C selon IEC 60947-2:
8,83 A
Courant assigné à 65°C selon IEC 60947-2:
8,19 A
Courant assigné à 70°C selon IEC 60947-2:
7,49 A
Coefficient de correction du courant
Coefficient de correction du déclenchement magnétique à 100Hz:
1,1
Coefficient de correction du déclenchement magnétique à 200Hz:
1,2
Coefficient de correction du déclenchement magnétique à 400Hz:
1,5
Coefficient de correction du déclenchement magnétique à 60Hz:
1,1
Coefficient de correction du courant nominal pour 2 appareils juxtaposés:
1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés:
0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés:
0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés:
0,85
Puissance
Puissance dissipée par pôle à In:
2,06 W
Puissance active maximale dissipée par pôle selon la norme produit:
3 W
Puissance dissipée totale sous IN:
6,13 W
Endurance
Endurance électrique en nombre de cycles:
4000
Endurance mécanique nombre de manoeuvres:
20000
Dimensions
Profondeur produit installé:
70 mm
Hauteur produit installé:
83 mm
Largeur produit installé:
52,5 mm
Installation, montage
Type de raccordement haut pour produits modulaires:
Borne à vis
Couple de serrage:
2,8Nm
Type de loquet bas pour produits modulaires:
Plastique
Type de loquet haut pour produits modulaires:
Non applicable
Type de raccordement bas pour produits modulaires:
Borne biconnect
Démontabilité basse pour produits modulaires:
oui
Démontabilité haute pour produits modulaires:
oui
Approprié pour montage encastré:
oui
Connexion
position des cages amont à la livraison:
ouvertes
position des cages aval à la livraison:
ouvertes
Section de raccordement des bornes aval à vis, en câble souple:
1/25 mm²
Section de raccordement des bornes amont à vis, en câble souple:
1/25 mm²
Section de raccord bornes aval en câble rigide:
1/35 mm²
Section de raccordement des bornes amont à vis, en câble rigide:
1/35 mm²
Equipement
Accessoriable:
oui
Standards
Texte norme:
EN 60898-1, IEC 60947-2
Directive européenne RoHs:
conformité volontaire
Directive européenne WEEE:
concerné
Sécurité
Indice de protection IP:
IP20
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2:
2
Classe de limitation d'énergie I²t:
3
Altitude:
2000 m
Température de stockage:
-25 à 80 °C
Température
Température de calibration:
50 °C
Caractéristiques
- MarqueHAGER
- Intensité courant10 A
- Courbe de déclenchementC
- Fonction du disjoncteurTripolaire
- Hauteur83 mm
- Indice de protectionIP20
- MatièresPlastique
- Mode de pose électricitéRail DIN
- Pouvoir de coupure15 kA
- Type de disjoncteurCoupe circuit
- Réf. ManoManoME18953122
- MMID428750302523
- Réf. fabricantHAG NKN310
- EAN3250614629624
Questions fréquentes
Ce disjoncteur est-il adapté pour une installation dans un environnement résidentiel ?
Ce disjoncteur est spécifiquement conçu pour des environnements tertiaires, où une protection fiable contre les surcharges et les courts-circuits est essentielle. Il peut ne pas être optimal pour des installations résidentielles standards.
Quelle est la capacité de coupure maximale de ce disjoncteur sous 400 V AC ?
La capacité de coupure maximale sous 400 V AC est de 15 kA, ce qui garantit une protection efficace dans des environnements nécessitant une haute capacité de coupure.
Ce disjoncteur peut-il être utilisé avec un montage encastré ?
Oui, ce disjoncteur est approprié pour un montage encastré, ce qui permet une installation discrète et sécurisée dans les panneaux électriques.
Réponses générées par IA à partir des informations vendeur
