Informations produit
Description
Complémentairesfréquence du réseau : 50/60 Hzlimite de déclenchement magnétique : 4 x In +/- 20 %[Ics] pouvoir assigné de coupure de service en court-circuit : 35 kA 0,5 x Icu conforme à EN 60947-2 - 12...133 V CA 50/60 Hz35 kA 0,5 x Icu conforme à IEC 60947-2 - 12...133 V CA 50/60 Hz20 kA 100 % x Icu conforme à EN 60947-2 - 125...180 V CC20 kA 100 % x Icu conforme à IEC 60947-2 - 125...180 V CC7500 A 0,5 x Icu conforme à EN 60898-1 - 400 V CA 50/60 Hz7500 A 0,5 x Icu conforme à IEC 60898-1 - 400 V CA 50/60 Hz25 kA 0,5 x Icu conforme à EN 60947-2 - 220...240 V CA 50/60 Hz12.5 kA 0,5 x Icu conforme à EN 60947-2 - 380...415 V CA 50/60 Hz10 kA 0,5 x Icu conforme à EN 60947-2 - 440 V CA 50/60 Hz25 kA 0,5 x Icu conforme à IEC 60947-2 - 220...240 V CA 50/60 Hz12.5 kA 0,5 x Icu conforme à IEC 60947-2 - 380...415 V CA 50/60 Hz10 kA 0,5 x Icu conforme à IEC 60947-2 - 440 V CA 50/60 Hzclasse de limitation : 3 conforme à EN 60898-13 conforme à IEC 60898-1[Ui] tension assignée d'isolement : 500 V CA 50/60 Hz conforme à IEC 60947-2500 V CA 50/60 Hz conforme à EN 60947-2[Uimp] tension assignée de tenue aux chocs : 6 kV conforme à EN 60947-26 kV conforme à IEC 60947-2coupure pleinement apparente : Ouitype de commande : Par manetonsignalisation locale : Indicateur de déclenchementmode d'installation : Fixesupport de montage : Rail DINcompatibilité du bloc de distribution du peigne de jeu de barres : Oui haut ou baspas de 9 mm : 6hauteur : 85 mmlargeur : 54 mmprofondeur : 78,5 mmpoids : 0.375 kgcouleur : Blancdurée de vie mécanique : 20000 cycledurée de vie électrique : 10000 cyclemode de raccordement : Terminal simple, haut ou bas rigide fil(s) 1...25 mm² maxTerminal simple, haut ou bas souple fil(s) 1...16 mm² maxlongueur de dénudage des fils : 14 mm haut ou bascouple de serrage : 2 N.m haut ou basprotection fuite à la terre : Bloc séparé
Caractéristiques

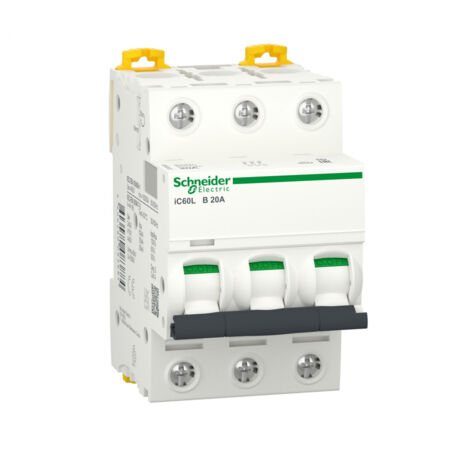

- MarqueSCHNEIDER ELECTRIC
- Intensité courant20 A
- Courbe de déclenchementB
- Fonction du disjoncteurTripolaire
- Hauteur85 mm
- Indice de protectionIP20
- Intensité nominaleAC
- MatièresPlastique
- Nombre de module(s)1
- Nombre de pôle(s)3
- Poids380 g
- Pouvoir de coupure15 kA
- Profondeur78.5 mm
- Tension électrique230 V
- Type de connecteurBipolaire
- Type de disjoncteurCoupe circuit
- Type de port connectiqueDIN
- Réf. ManoManoME4369263
- MMID177794924228
- Réf. fabricantSCH A9F93320
- EAN3606480083884
Questions fréquentes
Oui, ce disjoncteur est compatible avec des peignes de répartition pour une installation aussi bien en haut qu'en bas, ce qui facilite son intégration dans différents types de configurations électriques.
La durée de vie mécanique de cet équipement est de 20 000 cycles, tandis que sa durée de vie électrique est de 10 000 cycles, garantissant une utilisation prolongée dans des environnements exigeants.
Ce dispositif accepte des fils rigides jusqu'à 25 mm² et des fils souples jusqu'à 16 mm², avec une longueur de dénudage recommandée de 14 mm pour une connexion optimale.
Réponses générées par IA à partir des informations vendeur
Visiter la boutique SCHNEIDER ELECTRICLes offres Schneider Electric sont là pour vous aider à créer un intérieur qui vous convient vraiment, qui correspond parfaitement à vos goûts. C'est pourquoi, Schneider Electric imagine des solutions esthétiques, ingénieuses, connectées, qui magnifient votre intérieur et répondent parfaitement à vos besoins, et aux défis énergétiques d'aujourd'hui et de demain.
