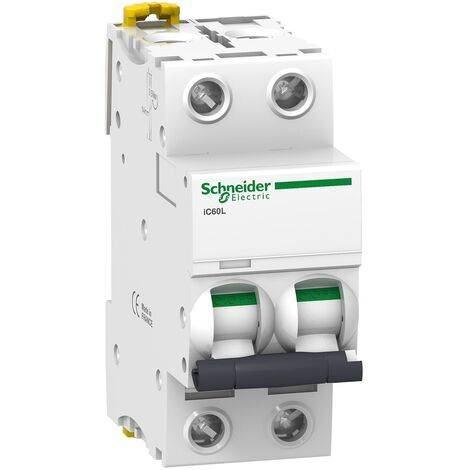

Acti9, iC60L disjoncteur 2P 20A courbe B - A9F93220

Vendu par By Elec et 2 autres marchands

Ces articles peuvent vous intéresser !

Acti9, iC60N disjoncteur 4P 10A courbe C - A9F77410SCHNEIDER ELECTRIC
12 options
N°1 des ventes

Acti9, iC60N disjoncteur 4P 10A courbe C - A9F77410

252

Comparer à des articles similaires

Informations produit

Description

Description générale

L'Acti9 iC60L 2P 20A est un disjoncteur conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. Avec une largeur de 4 pas de 9 mm, il se monte facilement sur rail DIN. Ce disjoncteur est livré en emballage individuel avec une notice simplifiée pour une installation rapide et efficace.

Spécifications techniques

  • Fréquence du réseau : 50/60 Hz
  • Limite de déclenchement magnétique : 4 x In +/- 20 %
  • Pouvoir assigné de coupure de service en court-circuit : 20 kA (100 % x Icu) conforme à EN 60947-2
  • Tension assignée d'isolement : 500 V CA (50/60 Hz) conforme à IEC 60947-2
  • Tension assignée de tenue aux chocs : 6 kV conforme à EN 60947-2
  • Classe de limitation : 3 conforme à EN 60898-1
  • Durée de vie mécanique : 20 000 cycles
  • Durée de vie électrique : 10 000 cycles
  • Couple de serrage : 2 N.m
  • Poids : 0,25 kg
  • Dimensions : Hauteur 85 mm, Largeur 36 mm, Profondeur 78,5 mm

Compatibilité et accessoires

  • Compatible avec le bloc de distribution du peigne de jeu de barres (haut ou bas)
  • Accessoires disponibles : Peignes du système Acti9, auxiliaires de réarmement, de déclenchement et télécommandes
  • Capteurs d'énergie Power Tag intégrés à la gamme Acti9 iC60

Installation

  • Mode d'installation : Fixe sur rail DIN
  • Mode de raccordement : Terminal simple, haut ou bas
  • Fil rigide : 1...25 mm² max
  • Fil souple : 1...16 mm² max
  • Longueur de dénudage des fils : 14 mm

Utilisation

Le disjoncteur Acti9 iC60L 2P 20A est conçu pour une utilisation dans des installations électriques, offrant une protection efficace contre les surcharges et les courts-circuits.

Autres informations

Le disjoncteur est équipé d'un indicateur de déclenchement pour une signalisation locale. Il est également doté d'obturateurs IP20B rapides et ergonomiques pour une installation facile.

Caractéristiques

  • Marque
    SCHNEIDER ELECTRIC
  • Longueur
    2 cm
  • Hauteur
    85 mm
  • Poids
    250 g
  • Tension électrique
    400 V

Questions fréquentes

Oui, ce disjoncteur est conçu pour une installation fixe sur un rail DIN, conformément aux spécifications techniques.

Cet équipement peut accueillir des fils rigides jusqu'à 25 mm² et des fils souples jusqu'à 16 mm², avec une longueur de dénudage recommandée de 14 mm.

Le pouvoir de coupure en court-circuit de cet appareil est de 20 kA, conformément à la norme EN 60947-2.
