Description générale

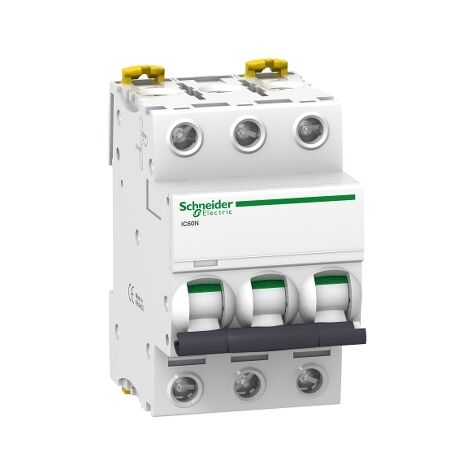

L'Acti9 iC60N 3P 10A est un disjoncteur conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. Il se monte facilement sur rail DIN et est livré en emballage individuel avec une notice simplifiée. Ce disjoncteur offre une installation aisée grâce à ses obturateurs IP20B rapides et ergonomiques.Spécifications techniques
- Fréquence du réseau : 50/60 Hz
- Limite de déclenchement magnétique : 4 x In +/- 20 %
- Pouvoir assigné de coupure de service en court-circuit : 6000 A à 100 % x Icu conforme à IEC 60898-1 - 400 V CA 50/60 Hz
- Tension assignée d'isolement : 500 V CA 50/60 Hz conforme à IEC 60947-2
- Tension assignée de tenue aux chocs : 6 kV conforme à EN 60947-2
- Classe de limitation : 3 conforme à EN 60898-1
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
- Dimensions : hauteur 85 mm, largeur 54 mm, profondeur 78,5 mm
- Poids : 0,375 kg
- Couple de serrage : 2 N.m
Compatibilité et accessoires
- Compatibilité avec le bloc de distribution du peigne de jeu de barres : Oui, haut ou bas
- Accessoires disponibles : Peignes du système Acti9, auxiliaires de réarmement, de déclenchement et télécommandes
- Capteurs d'énergie Power Tag conçus pour s'intégrer à la gamme Acti9 iC60
Installation
- Mode d'installation : Fixe
- Support de montage : Rail DIN
- Mode de raccordement : Terminal simple, haut ou bas
- Fil rigide : 1...25 mm² max
- Fil souple : 1...16 mm² max
- Longueur de dénudage des fils : 14 mm
Utilisation
Le disjoncteur Acti9 iC60N 3P 10A est utilisé pour protéger les installations électriques, offrant une surveillance et un contrôle efficaces.
Autres informations
Le disjoncteur iC60N répond aux normes NF EN 60947-2 et 60898-1.
