Description générale

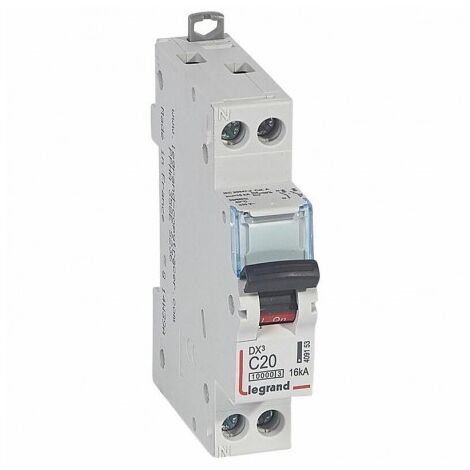

Le disjoncteur DX³10000 de Legrand est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Avec une capacité de coupure de 16 kA et une courbe de déclenchement C, il est idéal pour protéger les circuits contre les surcharges et les courts-circuits. Ce modèle est équipé de deux pôles et se fixe facilement sur un rail DIN, avec une arrivée haute et un départ bas par bornes à vis.Spécifications techniques
- Couleur : Gris
- Fréquence : 50-60 Hz
- Mode de pose : Rail DIN
- Tension assignée : 400 V
- Courant nominal assigné : 20 A
- Nombre de pôles : 2
- Hauteur hors tout : 94.8 mm
- Largeur hors tout : 35.4 mm
- Profondeur hors tout : 77.8 mm
- Profondeur d'encastrement : 44 mm
- Température ambiante en fonctionnement : -25 à 70 °C
- Température de stockage : -40 à 70 °C
- Résistance aux chocs (IK) : IK02
- Classe de protection (IP) : IP20
- Degré de pollution : 2
- Pouvoir de coupure assigné (ICN à 400V) : 10 kA
- Pouvoir de coupure assigné (ICU à 230V) : 32 kA
- Tension d'isolation assignée (UI) : 500 V
- Section de conducteur connectable monofilaire : 1.5-35 mm²
- Section de conducteur connectable multifilaire : 1.5-25 mm²
Compatibilité et accessoires
- Compatible avec les peignes de câblage bipolaires Legrand 404938 et 404939
- Recevant des blocs différentiels adaptables Legrand DX3
Installation
Le disjoncteur se fixe sur un rail DIN et est conçu pour une connexion par bornes à vis, facilitant ainsi son installation dans des tableaux électriques.Utilisation
Ce disjoncteur est utilisé pour protéger les circuits électriques contre les surcharges et les courts-circuits, garantissant ainsi la sécurité des installations électriques.Autres informations
- Fiche technique : F01302FR-02.pdf
