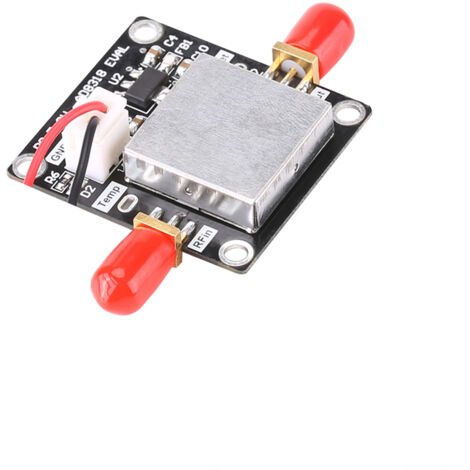

Détecteur logarithmique 1M-8GHz 70dB avec contrôle ALC et AGC dynamique

Bienvenue dans notre boutique !

L'AD8318 est un amplificateur logarithmique démodulateur, capable de convertir avec précision un signal d'entrée RF en une tension de sortie correspondante à échelle décibel. Il utilise la technique de compression progressive sur une chaîne d'amplificateurs en cascade, dont chaque étage est équipé d'une cellule détectrice. Cet appareil peut être utilisé en mode mesure ou en mode contrôleur. L'AD8318 maintient une conformité logarithmique précise pour les signaux de 1 MHz à 6 GHz et offre une opération utile jusqu'à 8 GHz. La plage d'entrée est typiquement de 60 dB (réf. 50 Ω) avec une erreur inférieure à ±1 dB. L'AD8318 possède un temps de réponse de 10 ns qui permet la détection de salves RF au-delà de 45 MHz. Le dispositif offre une stabilité d'interception logarithmique sans précédent en fonction des conditions de température ambiante. Une sortie de capteur de température avec une pente de 2 mV/°C est également fournie pour une surveillance supplémentaire du système. Une alimentation unique de 5 V est requise. La consommation de courant est typiquement de 68 mA. La consommation d'énergie descend à <1,5 mW lorsque l'appareil est désactivé. L'AD8318 peut être configuré pour fournir une tension de contrôle à un VGA, tel qu'un amplificateur de puissance ou une sortie de mesure, depuis la broche VOUT. Comme la sortie peut être utilisée pour des applications de contrôleur, le bruit large bande est minimal. Dans ce mode, la tension de contrôle du point de consigne est appliquée à VSET. La boucle de rétroaction à travers un amplificateur RF est fermée via VOUT, dont la sortie régule la sortie de l'amplificateur à une magnitude correspondant à VSET. L'AD8318 offre une capacité de sortie de 0 V à 4,9 V sur la broche VOUT, adaptée aux applications de contrôleur. En tant qu'appareil de mesure, la broche VOUT est connectée externe à VSET pour produire une tension de sortie, VOUT, qui est une fonction linéaire-décroissante en dB de l'amplitude du signal d'entrée RF. La pente logarithmique est nominalement de -25 mV/dB mais peut être ajustée en mettant à l'échelle la tension de rétroaction de VOUT vers l'interface VSET. L'interception est de 20 dBm (réf. 50 Ω, entrée CW) en utilisant l'entrée INHI. Ces paramètres sont très stables face aux variations d'alimentation et de température. L'AD8318 est fabriqué selon un procédé bipolaire SiGe et est disponible dans un boîtier LFCSP 16 broches de 4 mm x 4 mm pour une plage de température de fonctionnement de -40℃ à 85℃.

Caractéristiques principales :

- Application au contrôle du point de consigne PA des émetteurs RF et à la mesure du niveau RSSI dans les stations de base, WLAN, WiMAX et radars.

- Conversion précise d'un signal RF en une tension de sortie à échelle décibel.

- Technique de compression progressive sur une chaîne d'amplificateurs en cascade avec cellules détectrices.

- Peut être configuré pour fournir une tension de contrôle à un VGA (amplificateur de puissance, etc.) depuis la broche VOUT.

- Faible encombrement (boîtier LFCSP), capteur de température intégré, fabriqué en utilisant un procédé SiGe haute vitesse.

Spécifications clés :

- Large bande passante : 1 MHz à 8 GHz

- Haute précision : ±1,0 dB sur une plage de 55 dB (f < 5,8 GHz)

- Stabilité en température : ±0,5 dB

- Faible bruit de sortie mesure/contrôleur (VOUT)

- Temps de réponse aux impulsions : 10 ns/12 ns (descente/montée)

- Fonction d'arrêt : <1,5 mW à 5 V

- Alimentation simple : 5 V @ 68 mA

- Dimensions de la carte/du module : 35 mm x 37 mm / 0,38 pouce x 1,46 pouce

Contenu du colis :

- 1 x Détecteur logarithmique AD8318 1M-8GHz 70dB
