Détecteur de Puissance de Signal RF AD8362, Plage de Mesure -75dBm à 16dBm, Détection Logarithmique de Fréquence
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !

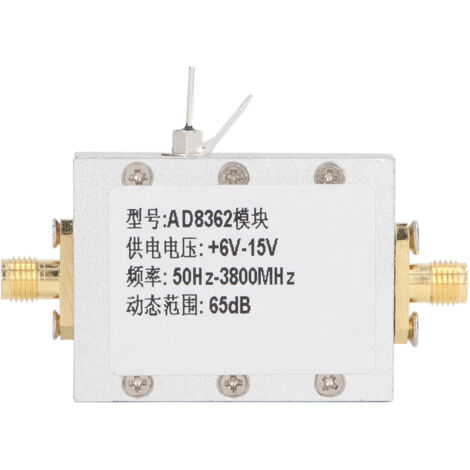

Découvrez notre détecteur de puissance de signal RF de haute précision, modèle AD8362, conçu pour des mesures fiables et polyvalentes dans un large spectre d'applications. Ce module, logé dans un boîtier robuste en alliage d'aluminium avec écran de protection et diode de protection contre les inversions de polarité, est votre outil idéal pour le contrôle et l'analyse de puissance.
**Caractéristiques principales :**
* **Bande de fréquence étendue :** Fonctionne sur une plage de fréquence impressionnante de 50 Hz à 3,8 GHz, offrant une réponse plate en entrée et en sortie pour une détection de puissance à large bande.
* **Grande dynamique et haute précision :** Bénéficie d'une plage dynamique d'entrée allant jusqu'à 65 dB. Dans un système de 50 ohms, il peut mesurer des signaux de -75 dBm à +16 dBm. Sa grande linéarité fournit une tension de sortie précise et linéaire en dB, avec une pente typique de 50 mV par dB.
* **Détection RMS vraie :** En tant que détecteur de puissance à réponse RMS vraie, l'AD8362 fournit des résultats de mesure indépendants de la forme d'onde du signal. Il est parfaitement capable de détecter avec précision la puissance RF de signaux modulés complexes, y compris les signaux CDMA, W-CDMA, 8PSK, QAM et OFDM.
* **Polyvalence d'application :** Convient parfaitement pour une utilisation dans une variété d'équipements et de standards tels que IS-95, CDMA2000, 3GPP, GSM/EDGE, MMDS et autres dispositifs d'accès à large bande.
* **Deux modes de fonctionnement :**
* **Mode Mesure de Puissance :** En connectant directement les broches VOUT et VSET, la tension de sortie est proportionnelle au logarithme de la valeur efficace de la puissance d'entrée (50 mV/dB), permettant une lecture directe de la puissance, idéale pour un utilisation en wattmètre ou pour la détection de puissance intégrée.
* **Mode Contrôleur :** En appliquant une tension de référence sur la broche VSET, la sortie VOUT commute à un niveau haut lorsque la puissance détectée dépasse la référence, offrant une fonction de contrôleur de seuil.
* **Alimentation :** Fonctionne avec une tension d'alimentation continue (DC) comprise entre 6V et 15V.
**Contenu du colis :**
Vous recevrez **1 x Détecteur de Puissance de Signal RF (AD8362)**.
Caractéristiques
- MarqueZEVE
- Hauteur2 cm
- Poids100 g
- CouleurMulticouleur
- Quantité par pack1 .
