Détecteur de mouvement intelligent 24 GHz, module radar à micro-ondes pour interrupteur automatique CDM324
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !
Découvrez notre module capteur radar à micro-ondes, un composant électronique de haute performance conçu pour une détection précise et fiable. Ce module utilise une antenne planaire en microruban fonctionnant sur la bande des 24 GHz (24.00 ~ 24.25 GHz) avec un angle de faisceau de 80° en azimut et 32° en élévation. Il se distingue par sa grande sensibilité et sa flexibilité, tout en restant économique.
Sa conception à canaux d'émission et de réception indépendants, avec une sortie FI unique, garantit une stabilité exceptionnelle des signaux. Il est principalement destiné à la détection d'informations de vitesse pour des cibles à courte portée, avec une distance opérationnelle efficace allant jusqu'à environ 15 mètres. Ses applications sont variées et incluent les capteurs pour portes automatiques, les interrupteurs à induction micro-ondes, les systèmes d'éclairage intelligent et la détection sans intrusion.
Une caractéristique notable est sa capacité à pénétrer les objets non métalliques tels que les plaques, le verre, les plastiques ou les tissus. Son efficacité n'est atténuée que par des obstacles comme les murs en béton ou les plaques métalliques.

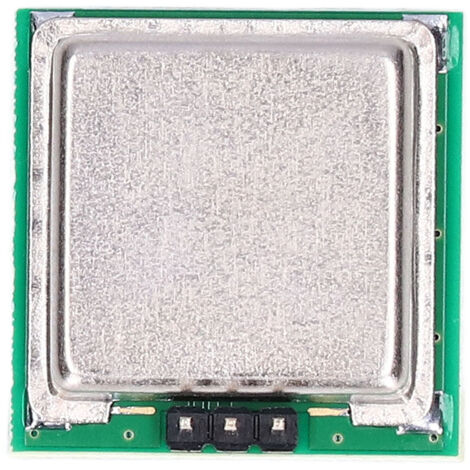

Le module est fabriqué sur un circuit imprimé (PCB) et présente une consommation électrique modeste de 29 mA sous une tension de 5V. Sa puissance de sortie est de +14 dBm. Compact, il mesure approximativement 25 x 25 mm.
Pour son utilisation, il dispose de trois broches de connexion : la broche 1 (VCC) pour l'alimentation électrique, la broche 2 (IF) pour le signal de fréquence intermédiaire et la broche 3 (GND) pour la masse.
Votre commande comprend : 1 x Module capteur radar à micro-ondes.
Caractéristiques
- MarqueFATRD
- Longueur5 cm
- Largeur5 cm
- Hauteur1 cm
- CouleurMulticouleur
