Détecteur de câbles souterrains, traceur de câbles téléphoniques, détecteur de lignes de réseau pour les tests

Description Générale

Ce localisateur de câbles souterrains est un outil de détection intelligent, fiable et polyvalent, conçu pour localiser les défauts de câbles, tracer les lignes et détecter les circuits dans divers environnements. Composé d'un émetteur et d'un récepteur, fabriqué en matériau ABS de haute qualité, il intègre une technologie de signal codé numériquement, assurant une détection précise et stable des courts-circuits, circuits ouverts et trajets de câbles souterrains, adapté aux travaux de construction et de maintenance électrique et de communication.

Caractéristiques

1. Test intelligent et multifonctionnel
   • Détecte les défauts de court-circuit et de circuit ouvert des lignes de câbles, ainsi que la direction des conduites de défaut de câbles souterrains.
   • Permet de tracer les câbles sur les murs ou dans le sol, de localiser les fusibles, de détecter les défauts sous les planchers et de suivre les conduits métalliques dans les projets sanitaires ou thermiques.

2. Fonctionnement stable et anti-interférences
   • Signal codé numériquement, garantissant une réception claire par le récepteur et évitant les fausses indications causées par les champs d'interférence.
   • Émetteur avec fonction d'autovérification, récepteur avec sensibilité ajustable automatiquement ou manuellement, pour une performance stable et fiable.

3. Récepteur performant et adaptabilité environnementale
   • Récepteur avec fonction de balayage de fréquence automatique, émetteur et récepteur équipés d'une fonction de sourdine, utilisable dans des environnements de test silencieux comme les hôpitaux.
   • Équipé de gamme automatique, arrêt automatique, rétroéclairage et lampe de travail, pour une utilisation pratique en toutes conditions.

4. Large applicabilité
   • Utilisé dans la construction de câbles de communication, de câbles électriques, de conduites de bâtiment, ainsi que la maintenance des câbles de communication, circuits d'alimentation électrique et circuits de chauffage électrique.


Spécifications

• Type d'article : Localisateur de câbles souterrains

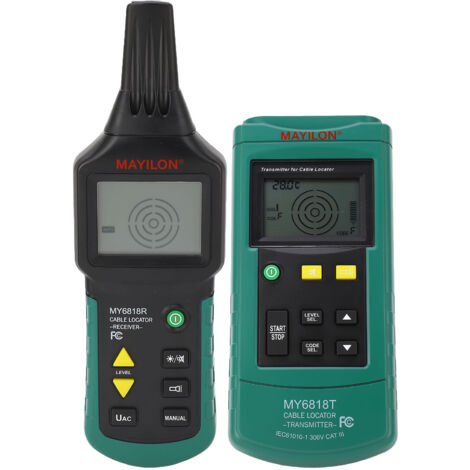

• Modèle : MY6818T (émetteur) / MY6818R (récepteur)
• Matériau : ABS
• Alimentation émetteur : 1 pile sèche 6F22 9V (non incluse)
• Alimentation récepteur : 6 piles sèches AAA (non incluses)
• Paramètres de l'émetteur :
  • Signal de sortie : 125kHz
  • Tension externe : DC 30-400V ±2,5% ; AC 30-400V 50-60Hz ±2,5%
  • Affichage : LCD avec affichage fonctionnel et graphique à barres
  • Fusible : 0,5A 1000V
  • Courant maximal : ~115mA
  • Température de fonctionnement : -10~+50°C, humidité relative maximale 80% (sans condensation)
  • Température de stockage : -20~+60°C, humidité relative maximale 80% (sans condensation)
  • Altitude maximale : 2000m

• Paramètres du récepteur :
  • Profondeur de suivi : dépend du matériau et de l'application
  • Câble (application monopolaire) : ~0~2m / 0~6,56ft
  • Positionnement (application bipolaire) : ~0~0,5m / 0~1,64ft
  • Mode (ligne en boucle simple) : ~2,5m / 8,2ft
  • Identification de tension réseau : ~0~0,4m / 0~1,31ft
  • Affichage : LCD avec affichage fonctionnel et graphique à barres
  • Courant minimal : ~32mA
  • Courant maximal : ~89mA
  • Température de fonctionnement : -10~+50°C, humidité relative maximale 80% (sans condensation)
  • Température de stockage : -20~+60°C, humidité relative maximale 80% (sans condensation)
  • Altitude maximale : 2000m

• État : 100 % neuf
• Utilisation : Localisation de câbles souterrains, détection de défauts de câbles, traçage de lignes, maintenance électrique et de communication, construction de conduites

Liste d'emballage

• 1 × Émetteur
• 1 × Récepteur
• 2 × Lignes de test
• 2 × Sondes de test
• 2 × Pinces crocodile
• 1 × Tige de mise à la terre
• 1 × Sangle
• 1 × Sac à outils
• 1 × Manuel d'utilisation

Utilisation

1. Lisez attentivement le manuel d'utilisation avant utilisation pour maîtriser les fonctions et les consignes de sécurité.
2. Connectez l'émetteur au câble à détecter, allumez l'appareil et vérifiez son fonctionnement normal.
3. Allumez le récepteur, ajustez la sensibilité automatiquement ou manuellement, et déplacez-le le long du trajet du câble pour localiser la direction et les points de défaut.
4. Pour la détection de défauts, utilisez le mode de positionnement pour identifier précisément les points de court-circuit ou de circuit ouvert.
5. Après utilisation, éteignez l'émetteur et le récepteur, retirez les piles si vous ne l'utilisez pas pendant une longue période, et rangez l'ensemble dans le sac à outils en un endroit sec et sûr.
6. Respectez les consignes de sécurité électrique lors de l'utilisation sur des circuits sous tension.
