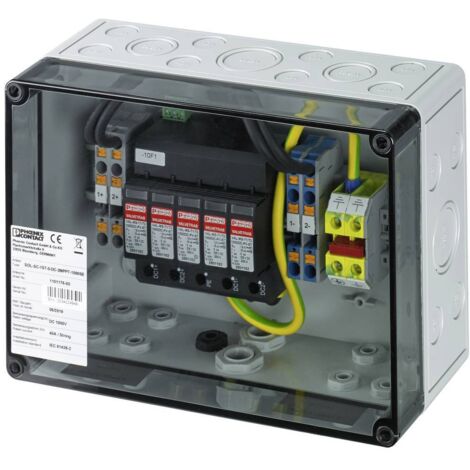

Phoenix Contact 1101176 SOL-SC-1ST-0-DC-2MPPT-1000SE Boîte de jonction de générateur

Produit similaire livré par
Aougo – Câble d'extension 5m 12 AWG pour panneau solaire – Connecteurs MC4 femelle et mâle – Résistant aux intempéries – 5m rouge et 5m noir
Aougo – Câble d'extension 5m 12 AWG pour panneau solaire – Connecteurs MC4 femelle et mâle – Résistant aux intempéries – 5m rouge et 5m noir
24,49 €42
Vendu par GetGoods et 3 autres marchands

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Pour protéger de manière optimale les installations photovoltaïques contre les surtensions, il est essentiel d'utiliser des boîtiers de raccordement pour générateur. Le modèle Phoenix Contact 1101176 SOL-SC-1ST-0-DC-2MPPT-1000SE est une solution prête à l'emploi qui protège directement l'onduleur contre les entrées de tension continue ou alternative. Ce boîtier est conçu pour des systèmes photovoltaïques jusqu'à 1000 V DC et permet la connexion de 2 x 1 string.

Spécifications techniques

  • Hauteur : 180 mm
  • Largeur : 254 mm
  • Profondeur : 111 mm
  • Poids : 2403 g
  • Indice de protection : IP65
  • Classe de protection : II
  • Température ambiante (fonctionnement) : -20 °C à +55 °C
  • Matériau du couvercle/de la porte : polycarbonate (transparent)
  • Matériau du boîtier : polycarbonate
  • Nombre d'entrées de chaîne : 1 (par traceur MPP)
  • Courant par chaîne : 40 A
  • Nombre de sorties : 1 (par traceur MPP)
  • Nombre de trackers MPP pris en charge : 2
  • Dispositif de protection contre les surtensions : T1 / T2
  • Type d'entrée de câble : presse-étoupe
  • Section de câble entrée de chaîne : 2.5 mm² - 6 mm²
  • Section de câble sortie : 2.5 mm² - 6 mm²
  • Tension système : 1000 V

Installation

Installation et mise en service rapides grâce à une combinaison d'appareils de commutation conforme à la norme DIN 61439.

Utilisation

Les boîtes de raccordement pour générateur Solarline (GAK) sont adaptées à des installations photovoltaïques de petite taille sur des toits ainsi que dans de grandes zones de champ libre. Elles permettent la collecte et la protection des strings et, si nécessaire, la séparation des modules du reste du système par un coupe-feu à découpe.

Caractéristiques

  • Marque
    PHOENIX
  • Longueur
    25.4 cm
  • Largeur
    25.4 cm
  • Poids
    2500 g
  • Intensité courant
    40 A
