DC Boost Buck Convertisseur de Tension Réglable Régulateur de Tension DC6-36V 60W Contrôle Numérique Tension de Levage Tension Constante Courant Constant Module d'alimentation avec interface étendue.

Description générale

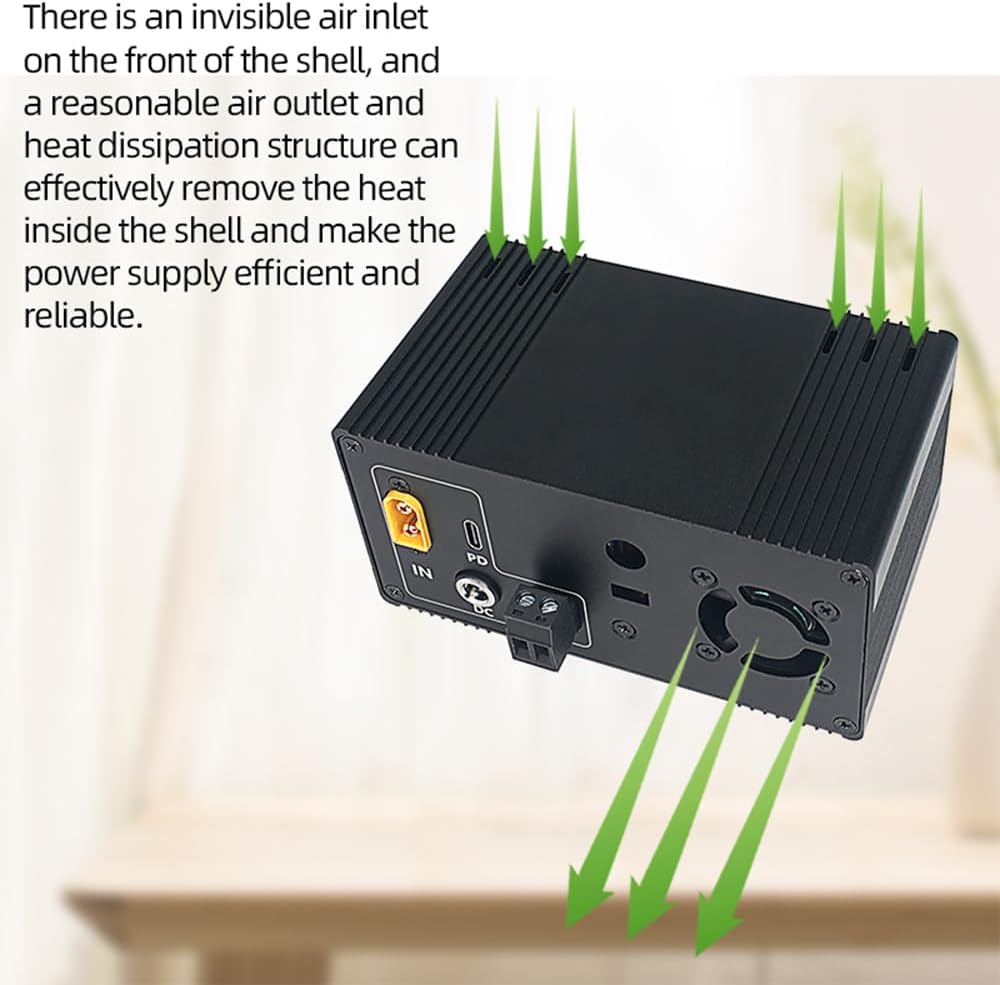

Ce module d'alimentation numérique réglable en tension et en courant est un équipement polyvalent et performant, conçu pour la régulation de tension continue, la charge solaire MPPT et la communication série. Il intègre un affichage LCD en couleur VA à angle de vision complet, offrant une excellente visibilité des paramètres. Doté d'une structure de refroidissement par convection naturelle efficace, il assure une opération fiable et efficace. Il supporte la mise à jour du firmware, la charge solaire MPPT pour optimiser l'efficacité énergétique et la communication série via le protocole Modbus, facilitant son intégration dans des systèmes automatisés.

Spécifications techniques

• Modèles : XYSK60
• Affichage : LCD en couleur VA, 38*29mm
• Tension d'entrée : 6.0-36.0V
• Tension de sortie : 0-36.00V
• Courant de sortie : 0-6.000A
• Précision de tension : ±0.5%+1 digit
• Puissance de sortie : 60W
• Précision de courant : ±0.3%+3 digits
• Résolution de tension : 0.01V
• Résolution de courant : 0.001A
• Nombre de groupes de données mémorisables : 10 groupes
• Nombre de touches : 5
• Efficacité de conversion : Environ 88%
• Tension de démarrage : 3V
• Protection : Protection contre la polarité inversée, anti-retour de courant, sous-tension, surtension, surintensité, surpuissance, surchauffe, temporisation
• Dimensions : 111 * 57 * 65 mm / 4.37 * 2.24 * 2.56 pouces
• Poids : SK60: 284g / 10.02 once; SK120: 296g / 10.44 once
• Dimensions d'emballage : 150 * 80 * 80 mm / 5.91 * 3.15 * 3.15 pouces
• Poids d'emballage : SK60: 300g / 10.58 once; SK120: 306g / 10.79 once

Fonctionnalités clés

• Réglage précis : Tension, courant, seuils de protection contre la sous-tension/surtension, etc., sont réglables pour une grande flexibilité.
• Charge solaire MPPT : Optimise l'efficacité de charge des panneaux solaires.
• Communication série : Support du protocole Modbus pour une intégration facile dans des systèmes de supervision.
• Mémorisation de paramètres : Peut stocker 10 groupes de paramètres pour une utilisation rapide.
• Protection complète : Multiples mécanismes de protection pour assurer une opération sécurisée dans diverses conditions.
• Contrôle APP/PC/OS : Permet une gestion réseau et une surveillance en temps réel via application mobile ou logiciel PC.

Utilisation

1. Alimentation : Connectez la source d'alimentation d'entrée (par exemple, panneaux solaires, alimentation CA/DC).
2. Configuration : Utilisez les touches et le encodeur pour régler les paramètres de tension, courant et protections selon vos besoins. Les paramètres peuvent être mémorisés.
3. Connexion de la charge : Reliez le dispositif à alimenter à la sortie du module.
4. Surveillance et contrôle : Utilisez l'affichage LCD pour surveiller les paramètres en temps réel, ou connectez-vous via interface série ou réseau pour un contrôle à distance.
5. Charge solaire : Lors de l'utilisation avec des panneaux solaires, le module gérera automatiquement la charge MPPT pour une efficacité maximale.

Conseils de sécurité

• Polarité : Vérifiez soigneusement la polarité lors des connexions d'entrée et de sortie pour éviter les courts-circuits ou des dommages au module.
• Sous-tension/Surtension : Réglez les seuils de protection contre la sous-tension et la surtension appropriés pour protéger la charge et le module.
• Ventilation : Assurez une bonne ventilation autour du module, surtout lors d'une utilisation à pleine charge, pour prévenir la surchauffe.
• Utilisation en extérieur : Si utilisé en extérieur, protégez le module des intempéries.
• Autorisation d'accès : Lors de l'utilisation du contrôle réseau, gérez attentivement les comptes d'utilisateurs pour assurer la sécurité du système.
