Description générale

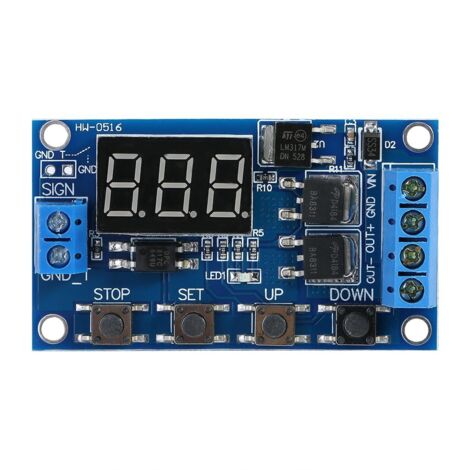

Le module de relais minuterie Jeffergarden est conçu pour offrir un contrôle précis et efficace des appareils électriques. Il permet un circuit d'activation et de désactivation rapide à haute fréquence, sans bruit ni interférence électromagnétique. Ce module est idéal pour contrôler divers équipements tels que les moteurs à courant continu, les lumières, les bandes de LED, les micro-pompes et les électrovannes.Spécifications techniques
- Tension d'entrée : DC 5V à 36V
- Capacité de sortie : DC 5V à 36V
- Courant de fonctionnement : jusqu'à 15A (30A avec dissipation thermique améliorée)
- Puissance maximale : 400W
- Courant de repos : 20mA
- Température de fonctionnement : -40℃ à 85℃
- Plage de synchronisation : 0,1 seconde à 999 minutes
- Taille : 60 x 34 x 12 mm (2.36 x 1.33 x 0.47 pouces)
Compatibilité et accessoires
- Compatible avec les moteurs à courant continu, les lumières, les bandes de LED, les micro-pompes et les électrovannes.
Installation
- Connectez le module à une source d'alimentation compatible (DC 5V à 36V).
- Assurez-vous que les connexions de signal de déclenchement sont correctement établies.
Utilisation
- Le module dispose d'une fonction d'arrêt d'urgence (bouton "STOP").
- Il entre automatiquement en mode veille après 5 minutes d'inactivité.
- Les paramètres OP, CL, et LOP peuvent être définis indépendamment et sont enregistrés séparément.
- Les réglages sont sauvegardés même en cas de panne de courant.
Autres informations
- Le module est une sortie active, la tension de sortie est égale à la tension d'entrée.
- Le paquet comprend : 1 module de minuterie.
