Description générale

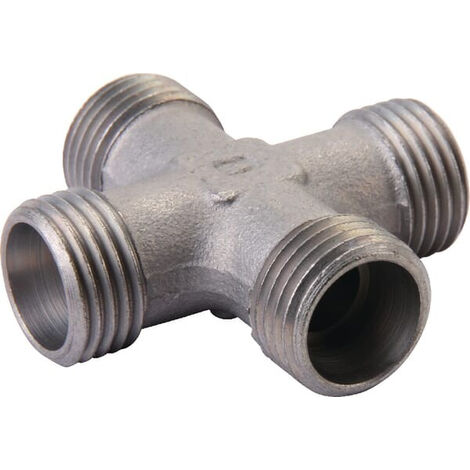

La croix VOSS KS10L est un raccord hydraulique conçu pour offrir un faible risque de fuite et une résistance élevée à la corrosion. Ce modèle est idéal pour les applications de flexibles hydrauliques et de conduites hydrauliques, permettant un croisement avec quatre côtés de connexion.Spécifications techniques
- Diamètre de filetage du raccord N°1 : M16
- Diamètre de filetage du raccord N°2 : M16
- Diamètre de filetage du raccord N°3 : M16
- Diamètre de filetage du raccord N°4 : M16
- Diamètre de tuyau : 10 mm
- Diamètre intérieur : 10 mm
- Hauteur du corps : 14 mm
- Distance du centre à l'extrémité du raccord : 15 mm
- Longueur totale : 44 mm
- Pression de service maximale : 315 bar
- Norme DIN : 2353 2401
- Traitement de surface : Zinc Nickelé
- Série : L
Compatibilité et accessoires
- À relier directement avec une bague de tuyau métrique ou un raccord prémonté
Installation
- Taille de clé pour raccordement N°1 : 19 mm
- Taille de clé pour raccordement N°2 : 19 mm
