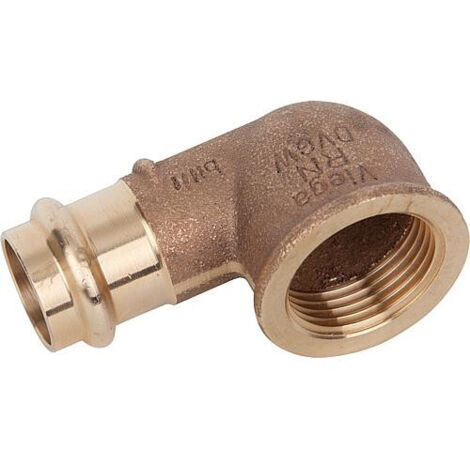

Viega Profipress Sanpress-Übergangswinkel 90 Grad, d 22mm, Rp 1 Rotguss oder Siliziumbronze Modell 2214.2, 314378

Viega Profipress Sanpress-Übergangswinkel 90 Grad, d 22mm, Rp 1 Rotguss oder Siliziumbronze Modell 2214.2, 314378

Z1* [mm] = Z-Maß der Vorgängerversion Z2* [mm] = Z-Maß der Vorgängerversion L1* [mm] = Länge der Vorgängerversion L2* [mm] = Länge der Vorgängerversion

Z1* [mm] = Z-Maß der Vorgängerversion Z2* [mm] = Z-Maß der Vorgängerversion L1* [mm] = Länge der Vorgängerversion L2* [mm] = Länge der Vorgängerversion

Allgemein

Strömungsoptimiertes Pressverbindersystem aus Kupfer (99,9 % Cu-DHP), Rotguss oder Siliziumbronze für Kupferrohre. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Dicht­elemente

EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert

Betriebsbedingungen Trinkwasser-Installationen

Betriebstemperatur max. 85 °C / 185 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI

Werkstoffe Verbinder

Kupfer: 99,9 % Cu-DHP Rotguss: CC499K Siliziumbronze: CC246E / CuSi4Zn9MnP

Allgemein

Strömungsoptimiertes Pressverbindersystem aus Kupfer (99,9 % Cu-DHP), Rotguss oder Siliziumbronze für Kupferrohre. Pressverbinder zum Schutz des Dicht­elements mit zylindrischer Rohrführung ausgestattet. Pressverbinder ab d64,0 mit Edelstahlschneidring zur Sicherstellung der mechanischen Belastbarkeit der Verbindung. Die Presskraft liegt vor und hinter dem Dicht­elementesitz an. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.

Dicht­elemente

EPDM (Ethylen-Propylen-Dien-Kautschuk), schwarz, vormontiert

Betriebsbedingungen Trinkwasser-Installationen

Betriebstemperatur max. 85 °C / 185 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI

Werkstoffe Verbinder

Kupfer: 99,9 % Cu-DHP Rotguss: CC499K Siliziumbronze: CC246E / CuSi4Zn9MnP

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Heizungs-Installationen

Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI

Pressverbinder mit SC‑Contur

Versehentlich nicht verpresste Verbindungen fallen bei der Dichtheitsprüfung sofort auf. Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen: min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI

Betriebsbedingungen Heizungs-Installationen

Betriebstemperatur max. 110 °C / 230 °F Betriebsdruck max. 1,6 MPa / 16 bar / 232 PSI

• Anschluss: Profipress
• Modell: 2214.2
• Material: Rotguss oder Siliziumbronze
• Anwendung: Trinkwasser, Heizung, Regenwasser, Druckluft, Inertgase, Kühlwasserleitungen, Industrie- und Anlagenbau
• d: 22
• Rp: 1
• Z1 [mm]: 36
• Z2 [mm]: 17
• L1 [mm]: 59
• L2 [mm]: 29
• Z1* [mm]: nein
• Z2* [mm]: nein
• L1* [mm]: nein
• L2* [mm]: nein
• Anschluss: Profipress
• Modell: 2214.2
• Material: Rotguss oder Siliziumbronze
• Anwendung: Trinkwasser, Heizung, Regenwasser, Druckluft, Inertgase, Kühlwasserleitungen, Industrie- und Anlagenbau
• d: 22
• Rp: 1
• Z1 [mm]: 36
• Z2 [mm]: 17
• L1 [mm]: 59
• L2 [mm]: 29
• Z1* [mm]: nein
• Z2* [mm]: nein
• L1* [mm]: nein
• L2* [mm]: nein

Einsatzbereiche

• Trinkwasser
• Heizung/Heizkörperanbindung
• Regenwasser
• Druckluft, Inertgase
• Kühlwasserleitungen
• Industrieanwendungen
• Anlagenbau

Einsatzbereiche

• Trinkwasser
• Heizung/Heizkörperanbindung
• Regenwasser
• Druckluft, Inertgase
• Kühlwasserleitungen
• Industrieanwendungen
• Anlagenbau

• Rotguss oder Siliziumbronze
• Press­anschluss, Rp‑Gewinde

Ausstattung

• Rotguss oder Siliziumbronze
• Press­anschluss, Rp‑Gewinde

Ausstattung
